Улучшенный ИК приемник со светодиодным индикатором состояния

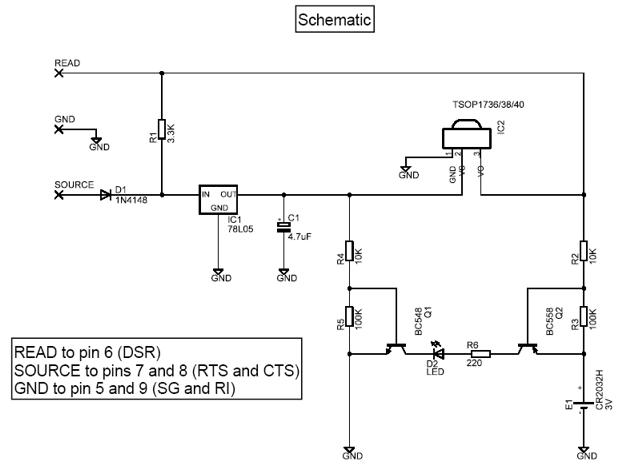

Версия улучшенного ИК приемника со светодиодным индикатором состояния, который может контролировать любой настольный ПК обычным пультом дистанционного управления. Проект умещается на небольшой печатной плате в целях экономии места. Он подключается к последовательному порту, как указано на схеме и использует бесплатное программное обеспечение Girder (www.girder.nl) для отправки команд на ПК. Потенциальные применения этого устройства бесчисленно (контроль MP3-плеера, CD и DVD-плеера, радио и ТВ, даже управлять курсором мыши и выключение компьютера удаленно!). Опять же, обратите внимание, что любой обычный пульт дистанционного управления может быть использован для данной схемы.



Список деталей

R1 3.3K 1 / 4W
R2 10K 1 / 4W
R3 100K 1 / 4W
R4 10K 1 / 4W
R5 100K 1 / 4W
R6 220 1 / 4W
D1 1N4148
D2 индикатор 3мм
С1 4.7uF / 16V электролитический
Q1 BC548
Q2 BC558
IC1 78L05
IC2 TSOP 1736/38/40 (может работать с Siemens SFH506xx)
Е1 CR2032 3V батарея



Улучшение в том, что он использует регулируемую мощность для модуля инфракрасного приемника (TSOP 17xx), улучшилась чувствительность (работал на расстоянии около 10 м), и питается от внешнего источника. При приеме сигнала, светодиод мигает, чтобы обеспечить визуальную обратную связь для отправителя.

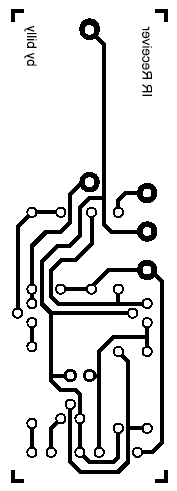

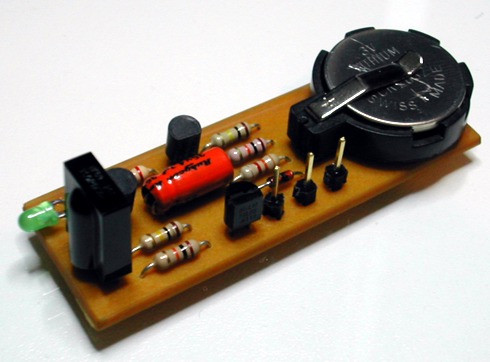

Печатная плата и монтаж компонентов



Программное обеспечение Girder для данного проекта было выбрано потому что это в первую очередь бесплатно, она стабильна и настраиваема, имеет большое количество команд и поддерживает плагины пользователей. Сначала осваиваться трудновато, но через некоторое время вы получите большое количество возможностей, которые другие программы (даже те, коммерческие) не представляют.





Тем не менее, проект может быть использован с другим программным обеспечением (WinLIRC, IRAssistant, Мириам, PCRemote), но такие испытания не проводились еще. Дерзайте, это будет хорошей отправной точкой для дальнейших исследований.

Автор: Василис Папаниколау
