УКВ Активная антенна

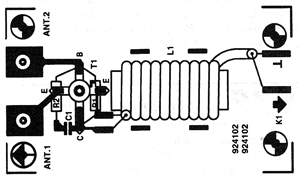

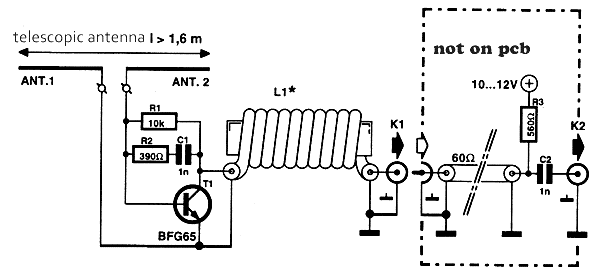

Простая УКВ активная антенна сделана с  помощью одного малошумящего транзистора BFG65 . Антенна 1,6 метра (телескопический  диполь), который работает от 60 до 900 МГц. L1 состоит из 10 витков 60 Ω коаксиального кабеля диаметром 2,5 мм, ферритового сердечника диаметром 10 мм (длина 10 см).







Если приемник находится на расстоянии 2 метра от активной антенны, подключите к К1 обыкновенным кабелем RG58. Если радиосигнал слабый увеличьте немного значение R3. С R3 = 560 Ω, потребляемый ток 20 мА, усиление около 12 дБ, с коэффициентом шума на 1 дБ. Это гарантирует результаты, сопоставимые с Яги антенной.



Широкополосная активная антенна

От 30 до 50 см штыревая антенна обеспечивает прием от 10 МГц до более чем 220 МГц. T1 BF981 MOSFET транзистор, обеспечивает низкий уровень шума, высокое входное сопротивление и высокий коэффициент усиления.

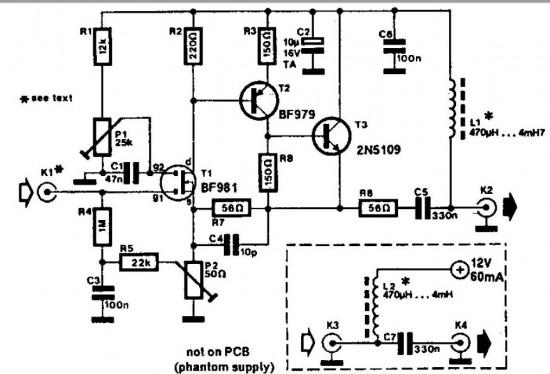

Широкополосная активная антенна схема усилителя



Схема питается через коаксиальный кабель, используемый для подключения антенны к приемнику.
