Удвоитель частоты на микросхеме CD4069



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

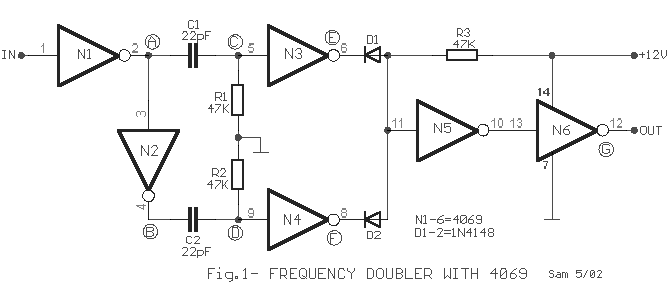

Удвоитель частоты, использующий ИС 4069, может удвоить частоту, чтобы дать выходную последовательность импульсов, частота которых вдвое превышает частоту входного сигнала с квадратной волной. Сигнал подается на вход N1. Должна быть прямоугольная волна с рабочим циклом приблизительно 50% на уровне, совместимом с логикой CMOS (от 3 до 15 В в зависимости от напряжения питания).











Входной сигнал буферизуется и инвертируется с помощью N1 и снова инвертируется N2, поэтому выходы A и B из N1 и N2 являются прямоугольными сигналами на 180 ° по фазе. Выход N1 дифференцируется C1 и R1, а выход N2 дифференцируется через C2 и R2, давая две формы всплесков C и D, 180 ° не в фазе. Сигналы буферизуются, инвертируются и формируются с помощью N3 и N4. Затем их объединяют в логический элемент NOR, состоящий из D1, D2, R3 и N5, и, наконец, инвертируют N6, чтобы получить частоту, вдвое превышающую частоту входного сигнала. Схема будет работать в широком диапазоне частот. При показанных значениях компонентов ширина импульсов в точке E и F составляет около 500 нс, поэтому рабочий цикл выхода будет составлять 50%, если частота равна 1 МГц, когда входная частота составляет 500 кГц. B AM AM Bosschaert









Микросхема CD4069BE производства National Semiconductor содержит 6 инверторов стандартной КМОП логики. Корпус: DIP-14.





Внутренняя схема одного инвертора

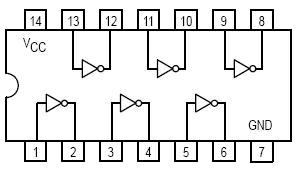

Расположение выводов микросхемы CD4069





Микросхема CD4069BE по входным и выходным уровням сигналов совместима с другими ИС стандартной КМОП логики серии 40xx/К561, а при напряжении питания 5 вольт также с ИС ТТЛ логики. Выходы микросхемы CD4069BE допускают нагрузку на один ТТЛ вход серии 74LS/К555. Более подробную информацию Вы можете узнать, скачав документацию.
