Схема требует управляющего тока, который в 100 раз меньше, чем требуется для типичных оптически изолированных твердотельных реле. Он идеально подходит для систем с батарейным питанием. Используя комбинацию высокотокового TRIAC и очень чувствительного низковольтного SCR, схема может контролировать нагрузку около 600 Вт, обеспечивая полную изоляцию и защиту от переходных процессов.

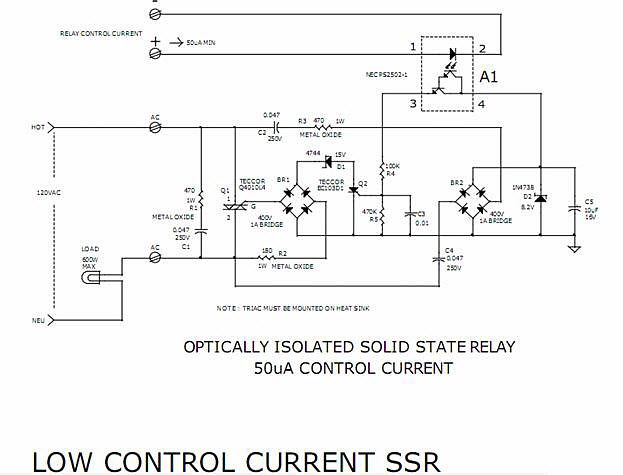

Твердотельное реле Схема:
