Твердотельное реле переменного тока на S216S02

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

Простая схема разработана на твердотельном реле S216S02 от SHARP. Твердотельное реле S216S02 (SSR) представляет собой интеграцию инфракрасного излучающего диода (IRED), фотоотражающего детектора и основного выходного лотка. Эти устройства идеально подходят для управления напряжениями переменного тока высокого напряжения с надежностью в твердом состоянии, обеспечивая изоляцию 4 кВ от входа и выхода.

Особенности

Нагрузка переменного тока до 16Amps

Максимальное входное напряжение 600 В AC

Напряжение на входе TTL на аноде и катоде от 3 до 6 В при 20 мА

Входное напряжение триггера на базе транзистора от 1,5 до 24 В постоянного тока 5 мА

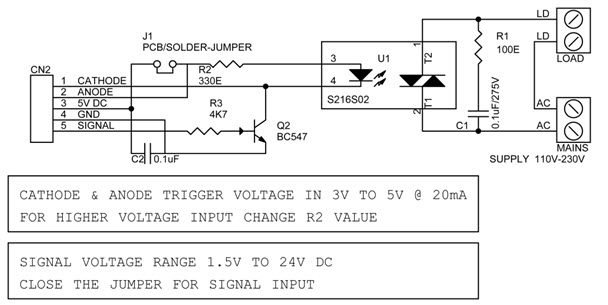

Схема

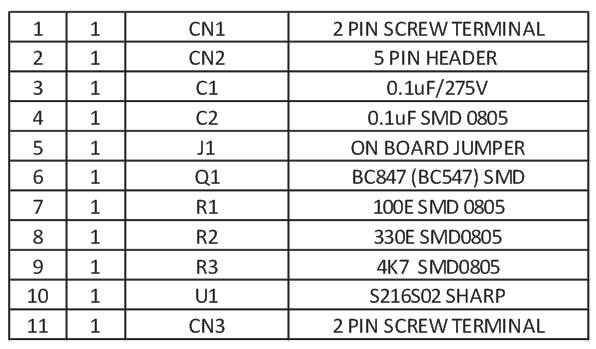

Список деталей

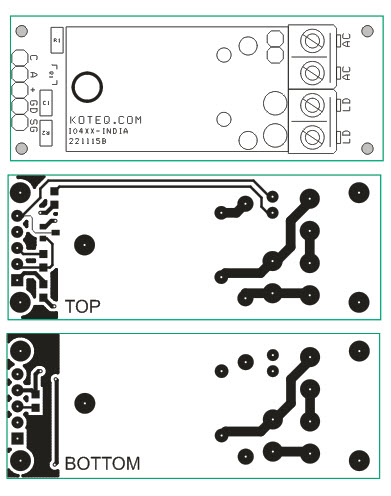

Печатная плата

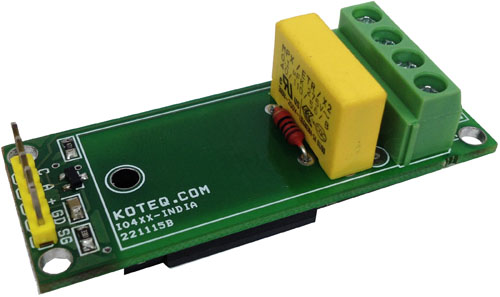

Фото
