Токовый измеритель 0-1A на PIC16F686



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Измеритель тока Tiny Bar-Graph  яркий, легко читаемый дисплей красного цвета с текущим диапазоном от 0 до 1A. Этот Bar-Graph имеет 20 сегментов в одном цвете и отображает ток от 0 до 1Amp. Монитор основан на микроконтроллере PIC с ADC и 10-разрядным разрешением. Каждый светодиодный выход, снабженный Solder-jumper для заданного значения, может быть сконфигурирован для управления, сигнализации, реле, идеальное решение для проверки тока двигателя постоянного тока. Он главным образом использован для того чтобы измерить низкий ток.



Особенности

Питание от 7,5 В до 18 В постоянного тока (возможен прямой вход 5 В)

Вход 0 до 1Amps через бортовой шунтирующий резистор (макс. Нагрузка 48В)

Дисплей с 20 выводами цветных светодиодов RED SMD

Компактная плата с компонентами SMD

Вход питания Входной разъем

Встроенный регулятор 5В

Перемычка на каждом светодиоде для управления выводом, аварийного сигнала и реле

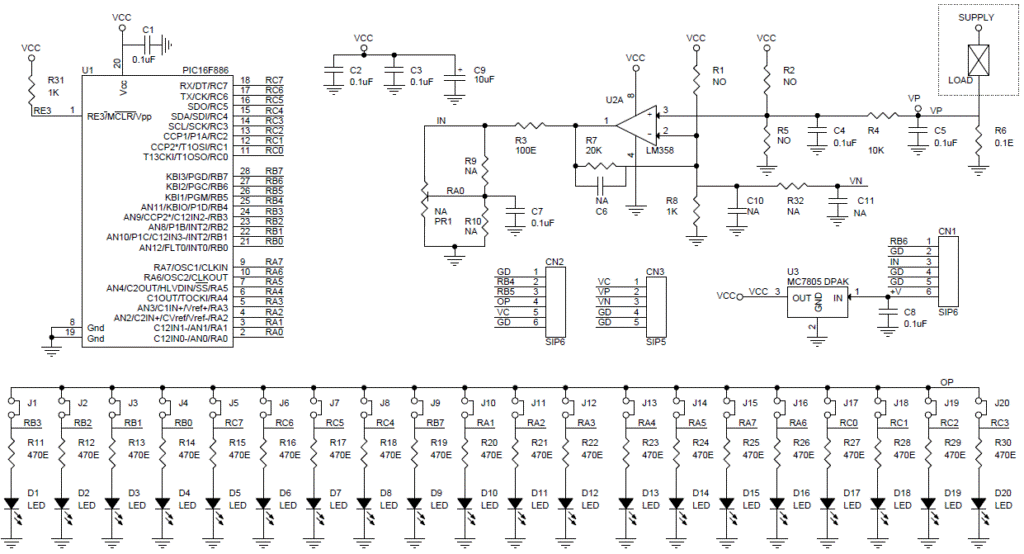

Схема

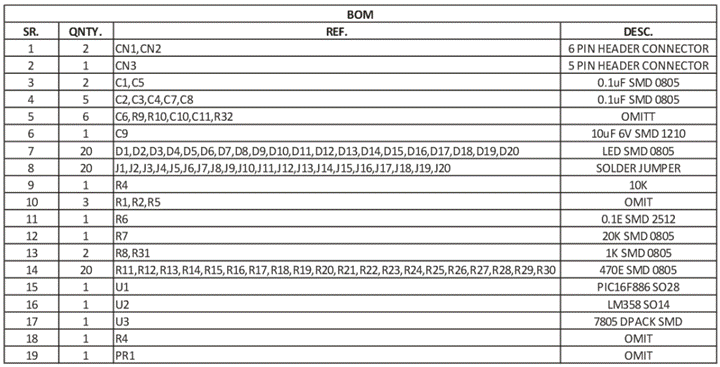

Список деталей

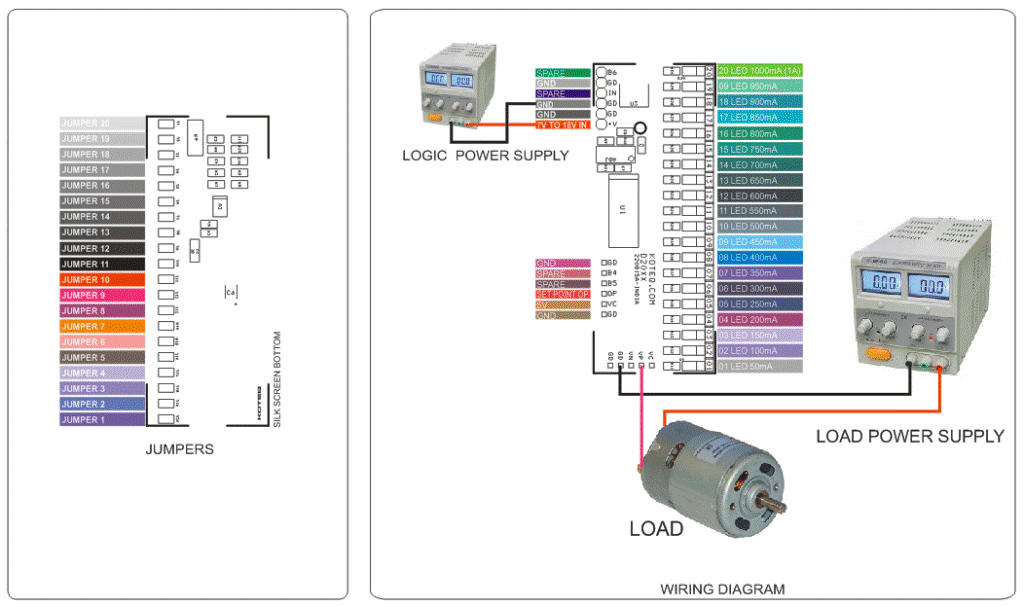

Соединения

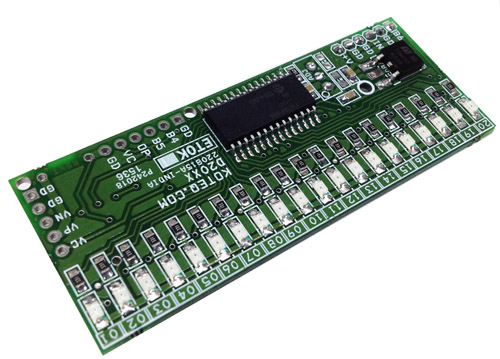

Фото

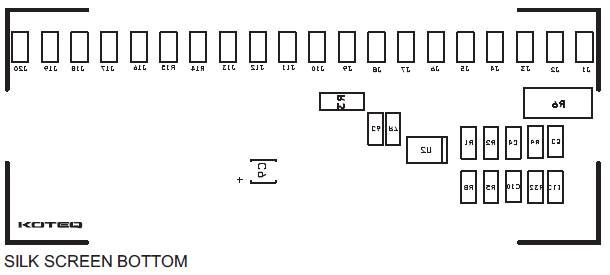

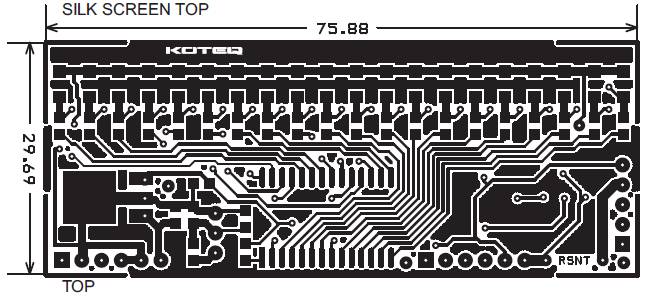

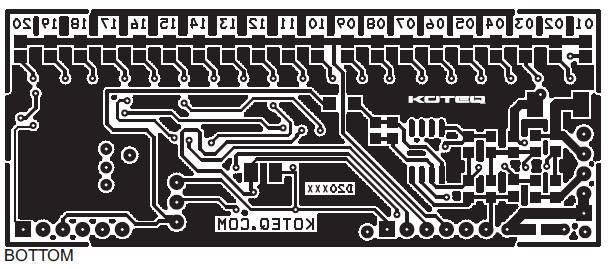

Печатная плата





Скачать
