Тестер MOSFET транзисторов



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Вариация на нестабильном мультивибраторе. Недавно была разработана  для тестирования N-МОП (например типа irf830). Я не утверждаю, что схема может протестировать все неисправные МОП-транзисторы. Если MOSFET работает, он будет работать в нестабильной мультивибраторной схеме, заставляя светодиод мигать. Соответственно, неисправный  MOSFET не приведет к миганию светодиода. Ниже приведена принципиальная схема, другая половина нестабильной использует npn-транзистор, чтобы сделать схему дешевой.



Детали



Питание 9в

R  470omh-1

R  1komh-1

R  4,7komh-1

R  47komh-1

R  470komh-1

R  10Momh-1

C  0.1uF-1

C  2.2uF-1

C  220uF-1

T C9014-2

LED orange-1

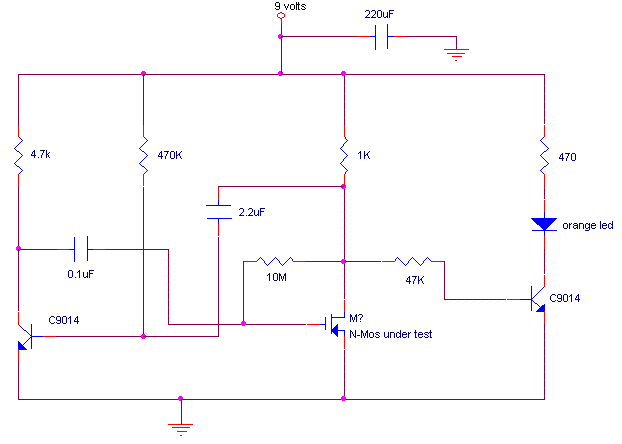

Схема



В этой цепи будет работать практически любой npn-транзистор. Npn-транзистор справа используется как общий эмиттерный буфер, который также управляет светодиодом, когда он принимает импульсы от стока MOSFET.
