Термостат для системы отопления





Эта схема предназначена для управления системой отопления, сохраняя постоянную температуру в помещении. Присутствуют два датчика: один помещен на открытом воздухе, для того, чтобы фиксировать внешнюю температуру; другой помещен на водопроводной системе отопления.


Контакт реле должен быть соединен с входом управления котла. Хотя схема проста, она оказалась очень надежной: на самом деле он был установлен более 20 лет назад, в доме моих родителей.

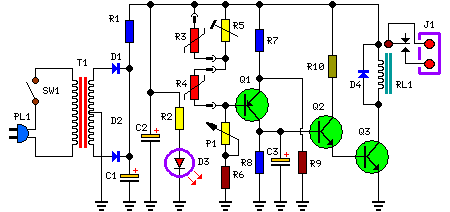

Термостат схема соединений



 Термостат схема соединений



Когда база Q1 идет на землю и напряжение меньше половины напряжения питания (устанавливается R7 и R9), генерируется напряжение на R8 и Q2 Q3 и реле включается. Когда база Q1 идет на землю и напряжение более половины напряжения питания, работают NTC термисторы. В связи с повышением температуры, не появляется напряжение на R8 и реле выключается. С3 позволяет установить чистое переключение реле. Р1 действует как основной контролер температуры.


Детали:

Р1 = 1K Потенциометр линейный
R1 = 10R-1 / 4W резистор
R2 = 1K-1 / 4W резистор
R3 = 3K3 при 20 ° C NTC термистор
R4 = 2K2 при 20 ° C NTC термистор
R5 = 10K-1 / 2W Триммер металлокерамика
R6 = 3K3-1 / 4W резистор
R7 = 4K7-1 / 4W Резисторы
R8 = 470K-1 / 4W резистор
R9 = 4K7-1 / 4W Резисторы
R10 = 10K-1 / 4W резистор
С1 = 470μF-25V электролитические конденсаторы
C2 = 470μF-25V электролитические конденсаторы
С3 = 1 мкФ-63V электролитический конденсатор
D1 = 1N4002 - 100V 1A Диоды
D2 = 1N4002 - 100V 1A Диоды
D4 = 1N4002 - 100V 1A Диоды
D3 = красный светодиод 3 или 5 мм.
Q1 = BC557 - 100 мА 45В PNP транзистор
Q2 = BC547 - 100 мА 45В NPN транзистор
Q3 = BC337 - 800 мА 45В NPN транзистор
J1 = гнездо выхода
Т1 = 220 Первичная, 12 +12 Вторичная 3VA сетевой трансформатор
PL1 = Вилка «папа» и кабель
SW1 = SPST сетевой выключатель
RL1 = Реле с SPDT 2A на 220V напряжение катушки 12В. Сопротивление катушки 200-300 Ом






Примечания:



R3 управляет наружным датчиком, R4 внутренним. Если нет 3K3 термистора для R3, можно использовать значение 4K7. Другое значение можно легко установить при помощи R5. R5 позволяет устанавливать систему отопления для наружных температурах от около + 10 ° C вниз. Сопротивление высшего R5, горячее отопление, и наоборот. Существующий термостат котла должен быть установлен на максимальное значение.
