Термопарный усилитель типа K



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Простой усилитель типа K с термопарой на базе ИС AD595. Этот усилитель преобразует выходное напряжение термопары (uV) в 10 мВ / C. Это напряжение может быть легко преобразовано с помощью АЦП любого микроконтроллера.  AD595 Усилитель термопары типа К производства Analog Devices и питается от +5 В до +15 В постоянного тока. Выход составляет 10 мВ / C и идеально подходит для применения при высоких температурах. Аналоговый выход 10 мВ / с прекрасно вписывается в 10-разрядные АЦП, которые можно найти на многих типах микроконтроллеров.

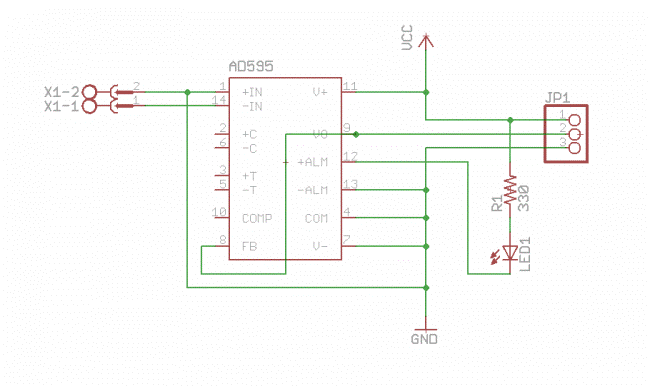

Схема



Особенности

+/- 3C Точность

10 мВ на градус C Выход

Лазерная увязка 250 мВ при 25 ° C

Источник питания 5В-15В

Требуется только развязывающий конденсатор



Я припаивал провода непосредственно к плате, потому что это приводит к лучшей точности, но рекомендуется использовать подход, основанный на разъемах, поскольку большинство термопар не имеют отмеченных проводов.  Один из способов определения заключается в том, чтобы вручную удерживать выводы на контактных площадках припоя и считывать и показатели температуры. Конечно, когда термопара находится при комнатной температуре, она считывает правильную температуру, если провода удерживаются в правильной полярности. Обратно подключенная термопара не будет повреждена, но плата будет считывать более низкую температуру. Если термопара нагревается (я использовал паяльник), произойдет снижение температуры, если провода будут подключены в обратном порядке.

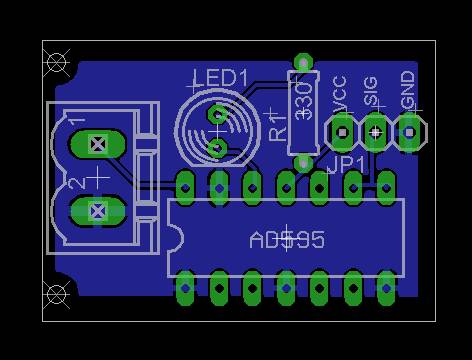

Проектирование печатных плат

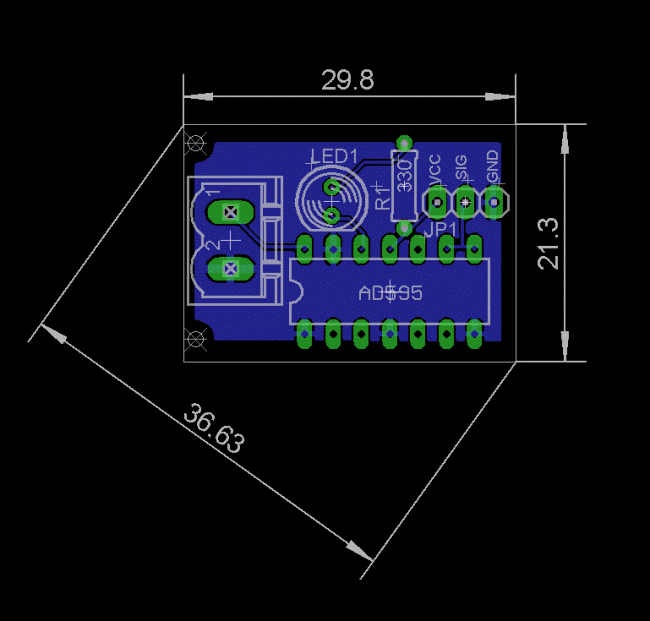

PCB_dimensions

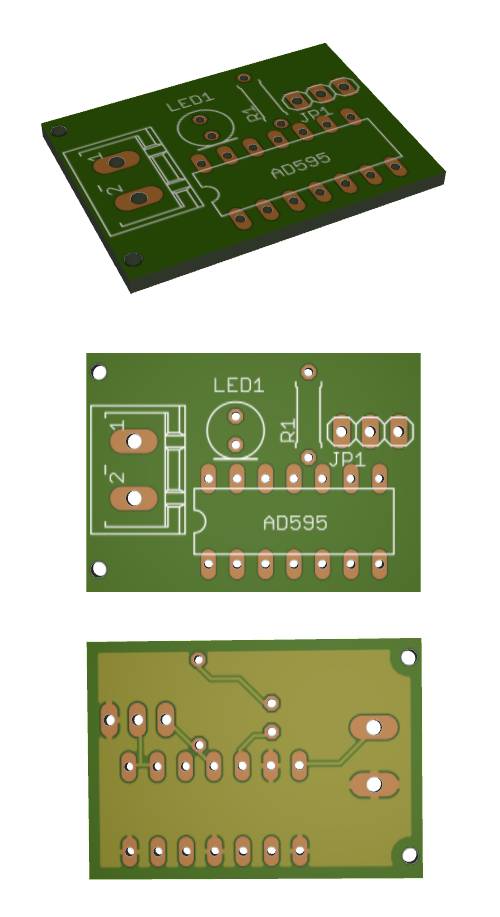

3D_PCB

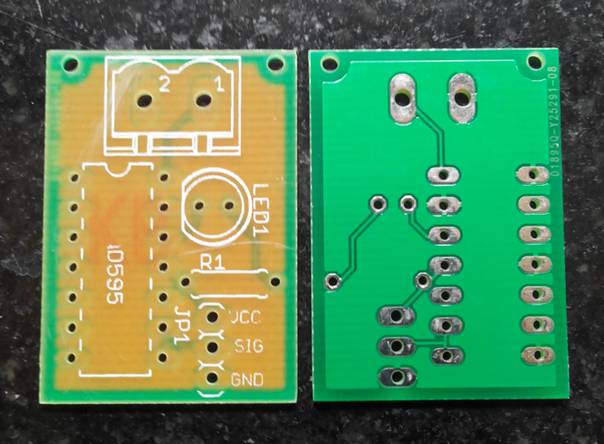

PCB_photo_1



Печатная плата

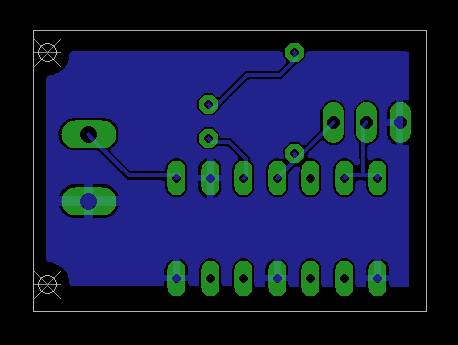

http://www.electronics-lab.com/wp-content/uploads/2015/04/PCB_bottom2.png



PCB_photo_2

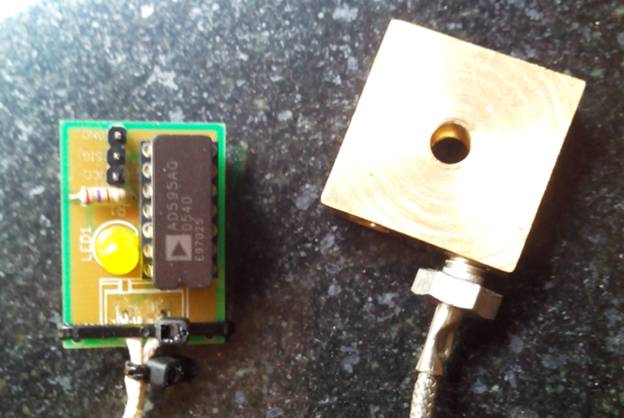

Конструкция в сборе
