Термометр 0-99C на PIC16F1825



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Этот цифровой термометр обеспечивает значения температуры в реальном времени от 00 до 99 градусов по Цельсию. Построен с использованием микроконтроллера PIC16F1825 от Microchip, серии CAT4016 для отображения IC драйвера от ON-Semiconductor, Есть DS18200 датчик температуры и два 7-сегментных с общим анодом 0,5-дюймового дисплея. Небольшой удобный проект потребляет низкий ток и может работать с батареями 4,5 В, интенсивность дисплея можно изменить, заменив значение R1.



Особенности

Питание от 4,5 до 5 В постоянного тока

Диапазон от 00 до 99 градусов Цельсия

Встроенный светодиодный индикатор питания



Схема

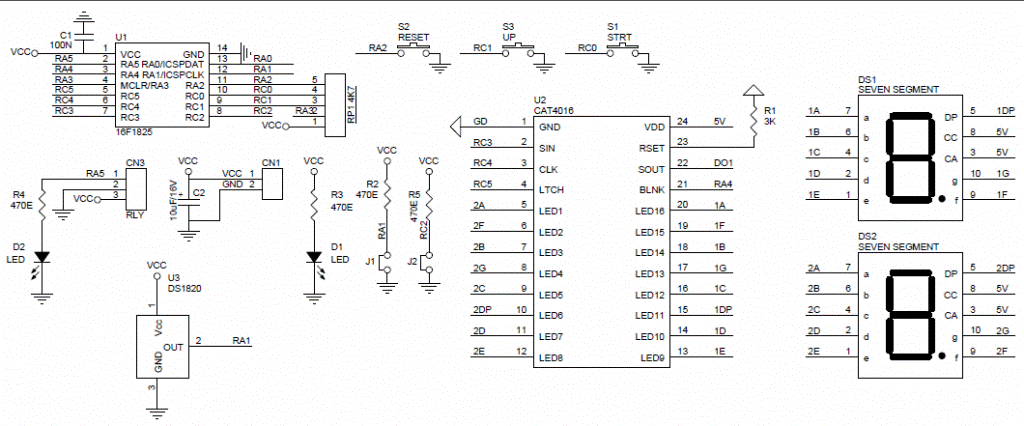

Термометр-0-99C-SCH



Список деталей

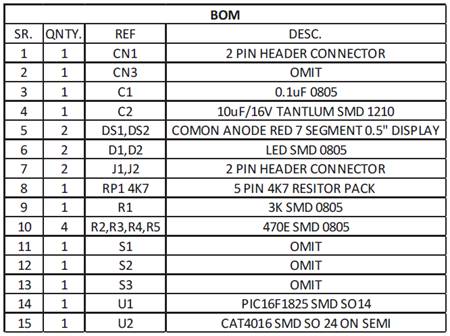

Термометр-0-99C-BOM

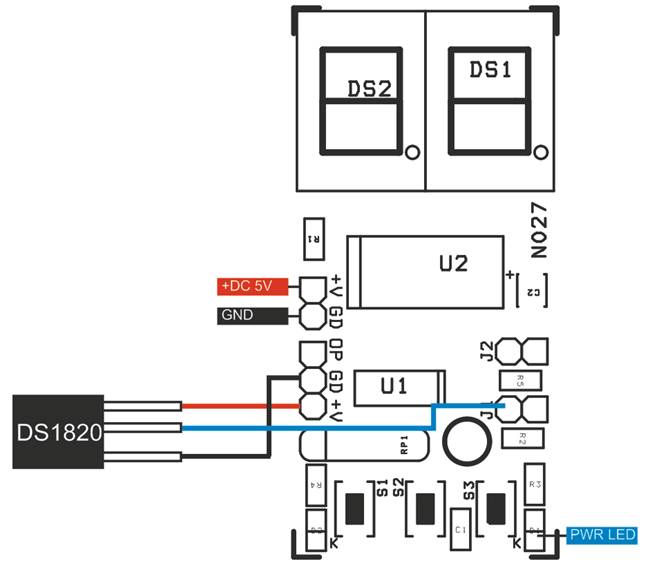

Соединения



Термометр-0-99C-СОЕДИНЕНИЯ



Фото

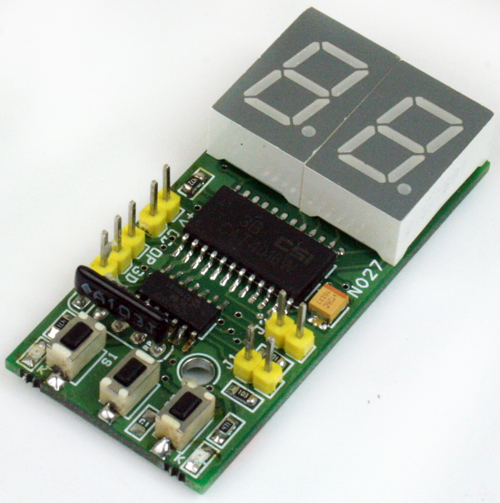

Термометр-0-99C-PIC01

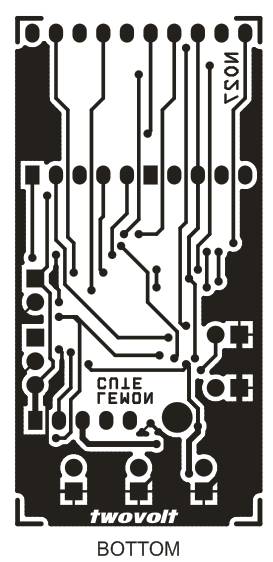

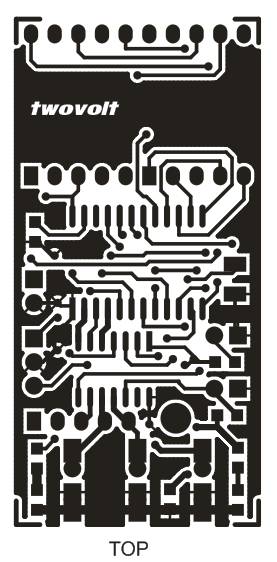

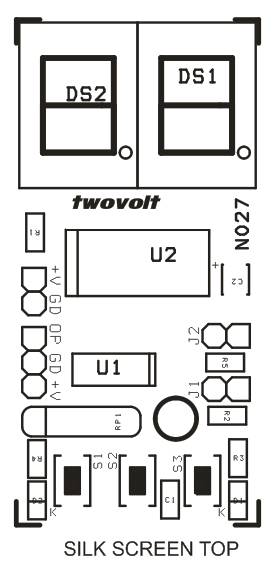

Печатная плата



http://www.electronics-lab.com/wp-content/uploads/2016/08/Thermometer-0-99C-PCB_TOP.pnghttp://www.electronics-lab.com/wp-content/uploads/2016/08/Thermometer-0-99C-PCB_BOTTOM.png



Скачать

2DIG_TEMP.hex
