Терменвокс



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Open Theremin RC представляет собой простую и основную схему для терминалов с одной антенной. Цепь будет работать от батареи 9 В и создаст треугольный выходной сигнал. Хороша для исследования основного принципа работы гетеродина генераторов.

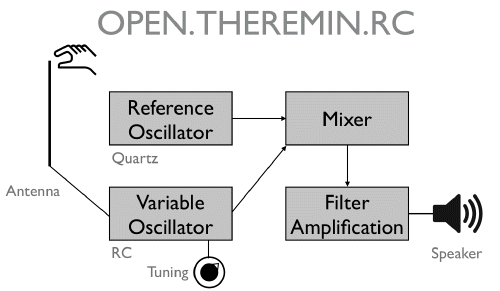

Блок-схема

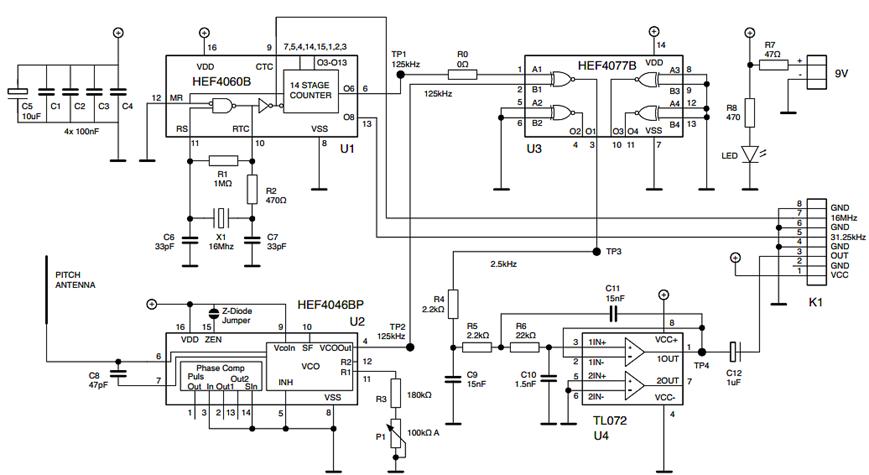

Принципиальная схема

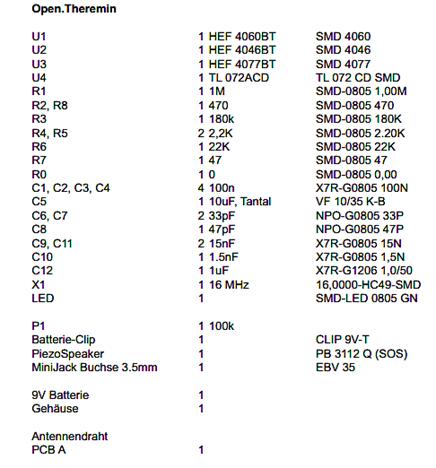

Детали

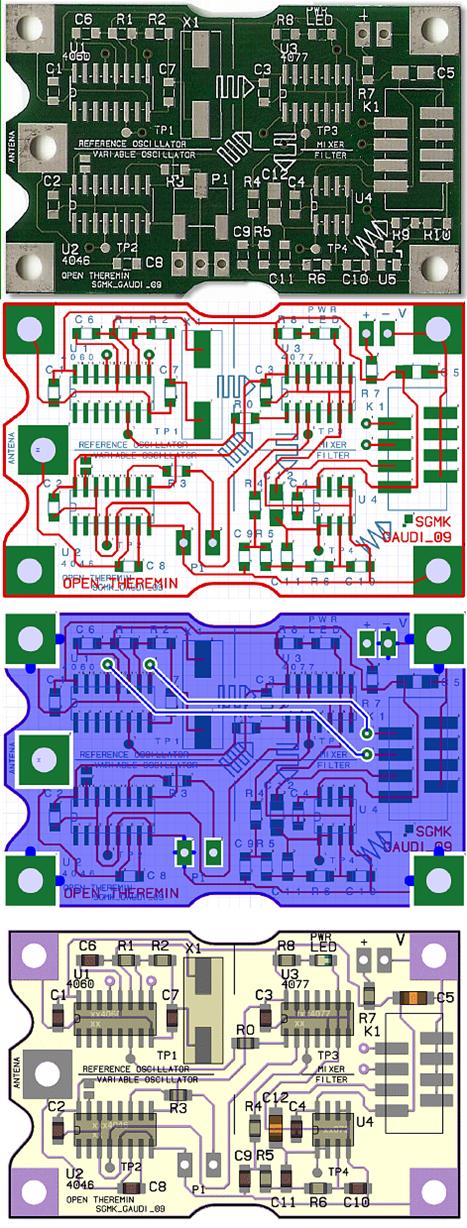

Макет и физическая печатная плата Open.Theremin.RC





Здесь вы можете скачать исходный файл, сделанный с Osmond Quartz или скомпилированные файлы gerber.



Файлы Gerber - OpenThereminRCV1.zip

Файл макета - OpenThereminRCV1.osm

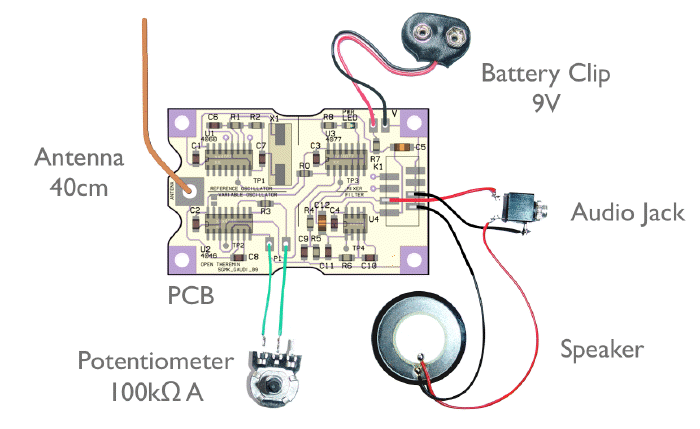

Окончательная сборка



Инструкция к Open.Theremin.RC с китайского языка,

любезно переведена Vector Chengdu, China
