Тепло Датчик

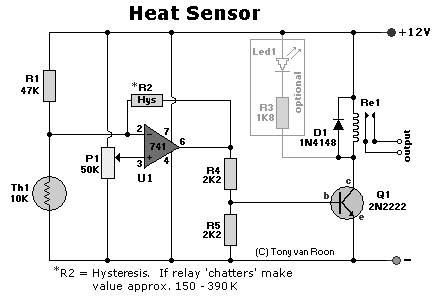

Термистор используемый в схеме с NTC (отрицательный температурный коэффициент) сопротивлением 10К, это стандартный тип. Сопротивление снижается при повышении температуры, что влияет на выход (контакт 6) и подает питание на небольшое реле и светодиод Led1. P1 регулирует определенный диапазон температур. Я использовал 50k.





Таблица 1



Обоз

Описание

Radio Shack

маркировка

замена

Примечания

IC1

LM741 ОУ

276-007

LM741CN-ND

LM741CN

NE741, μA741 и т.д.

Q1

2N2222A транзистор

276-2009

2N2222A-ND

2N3904

См. текст

D1

1N4148 Диод

276-1122

1N4148GICT-ND

1N4001

1N4001, или другие

Th1

10K Термистор

271-110

KC003T-ND

96F3309

KC003T в прототипе

Re1

12V Реле

275-249

Z753-ND

83F8057

RS  1А (мин)

R1

47K, 5% резистор



желто-фиолетово-оранжевый

R2

5%, резистор



см. текст

R3

1K8, 5% резистор



Необязательный



коричнево-серо-красный

R4, R5

2K2, 5% резистор



красно-красно-красный

P1

50K Триммер Пот



Многооборотный



R2 является обязательным в случае, если  реле, не срабатывает. Оно обеспечивает немного гистерезиса, когда заданная температура термистора достигает пороговой точки. Это значение может нуждаться в корректировке где-то между 120K и 470K (хотя я указал разные значения на схеме). Транзистор Q1 может быть 2N2222 (А), 2N3904, NTE123A, ECG123A и ​​т.д. не критично вообще. Он действует только в качестве переключателя для реле так как практически любой тип будет работать, пока он может обеспечить ток, необходимый для активации катушки реле.  D1, 1N4148 устраняет ложные срабатывания.
