Температурная стабилизация и подключение лазерных диодов






Полупроводниковые лазерные диоды обычно работают от заданного тока и  выходная мощность сильно зависит от температуры устройства. Подъем на 15 ° вызывает падение оптической мощности (обычно) 17%.

Температурная стабилизация лазерных диодов

Один из методов стабилизации условий эксплуатации является использование петли обратной связи и контроля интенсивности выходного пучка с помощью фотодиода.

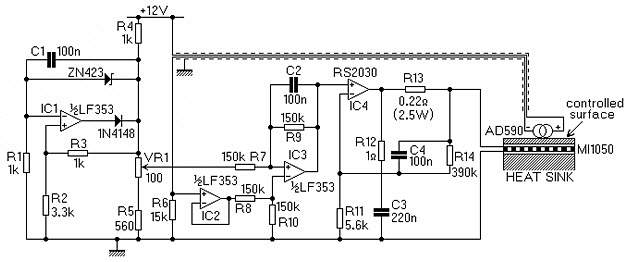

Рисунок 1: Температурный стабилизатор

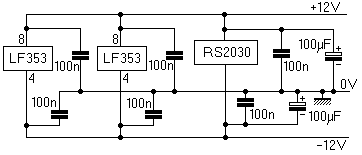

Рисунок 2: Рекомендуемая развязка питания



Самый простой способ стабилизации светового потока, чтобы лазер работал  при постоянной температуре. Схема, описанная здесь, была разработана, чтобы контролировать ток диода при постоянной температуре. Температура может быть стабилизирована в приблизительном диапазоне; 0 - 45 ° C, и определяется настройкой VR1. Схема может использоваться в других приложениях, где требуется тепловая стабилизация небольших электронных компонентов. Стабильность порядка + / - 0,5 °.

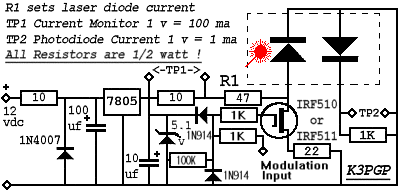

Схемы подключения нескольких лазерных диодов



Схема была использована для запуска лазерных диодов от 5 МВт до 500 МВт


Схема позволяет сделать «мягкой» запуск лазерного диода. Питание через резистор 10 Ом и конденсатор 100 мкФ поступает на вход регулятора 7805. 1N4007 диод для предотвращения обратного смещения. Диоды соединены последовательно, а не параллельно, чтобы устранить падение напряжения, связанное с последовательным диодом. Резистор 10 Ом будет ограничивать ток и предотвратит любые скачки при неблагоприятных условиях.

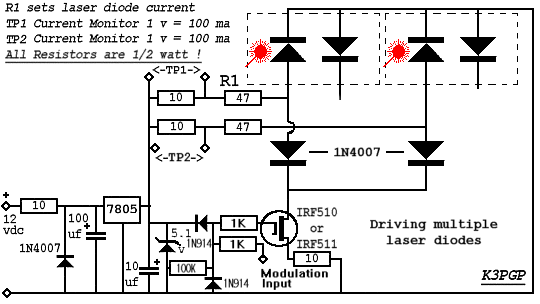

Подключение несколько лазерных диодов



Лазерные диоды не могут быть просто подключены параллельно, так как диод с низким прямым сопротивлением будет потреблять большую часть тока . Это приведет к пробою. Единственный безопасный способ это обеспечить каждый лазерный диод собственным токоограничивающим резистором. Данная схема держит до 16 лазерных диодов без проблем.
