TDH98072 - это новые устройства для пироэлектрического инфракрасного датчика. Выходной ток схемы высок с входным сигналом PIR, и он может управлять SCR, реле. Кроме того, схема использует CMOS-процесс, ток покоя меньше 1 мА, когда он работает. Цепь управления, состоящая из схемы (например, сигнализация взрыва, автоматическое освещение, автоматический клапан), имеет функции простой конструкции, простоту настройки, высокую надежность. 1.

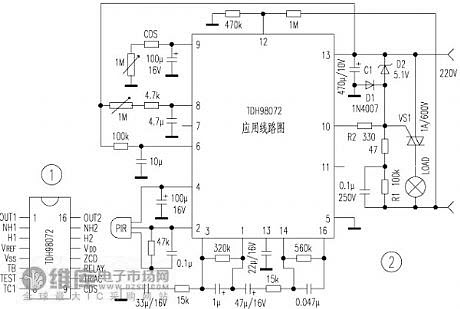

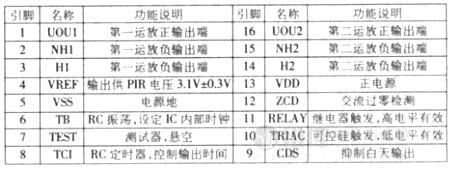

Форма и расположение штырей TDH98072 показаны на рисунке 1. Фоторезистор должен выбирать яркий резистор (яркая окружающая среда при сопротивлении), составляющая менее 100 кОм, темное сопротивление больше 3,3 МОм, пироэлектрический инфракрасный зонд ПИР может выбирать любые небольшие пироэлектрические зонды (должны иметь объектив, такой как тип ANM1), другие параметры компонента показаны на рисунке.
