Таймер выключения питания



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








При нажатии кнопочного выключателя таймер выключает питание примерно через две минуты. Эта динамика времени задается значениями емкости электролитического конденсатора (470uF) и сопротивления(100K).

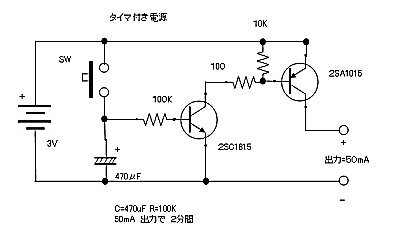

Схема таймера питания



 Величина времени будет варьироваться в зависимости от тока нагрузки на выходе. 2SA1015 можно заменить на 2SA950, если будет необходимо  увеличить выходной ток.





  1. Транзистор (2SC1815) X 1
  2. Транзистор (2SA1015) X 1
  3. Конденсатор (470uF) X 1
  4. Сопротивление (1 / 8W) 100кОм X 1
  5. Сопротивление (1 / 8W) 10 кОм X 1
  6. Сопротивление (1 / 8W) 100кОм X 1
  7. Батарейный блок (AA 2) X 1
  8. Переключатель X 1

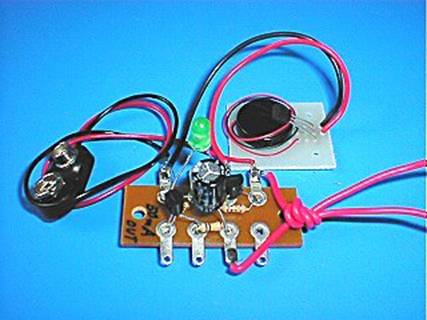

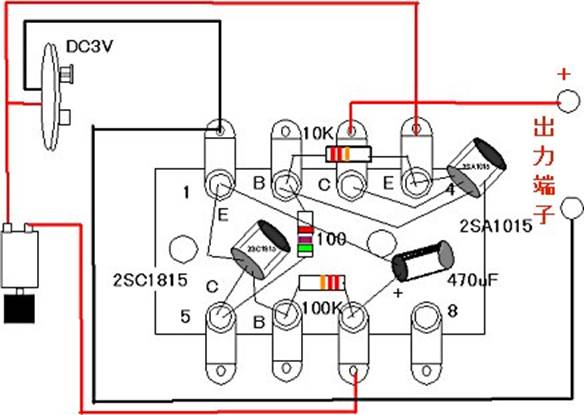

Монтаж  элементов



Блок питания работает на 3V. Два элемента  АА на 1,5в.
