Светорегулятор галогенной лампы





Я использую галогенную лампу 12V 20W (MR16) и аккумулятор 4.2Ah SLA для системы освещения моего велосипеда. Аккумулятор быстро разряжается и теряет  мощность, поэтому сделал эту схему, чтобы уменьшить расход заряда батареи в длительных поездках в ночное время. В основе простой 555 таймер и Mosfet выключатель Q1, он работает с широтно-импульсной модуляцией.



555 (IC1) подключен как генератора свободного хода с 2-полюсным и 5-позиционным поворотным переключателем (S1).

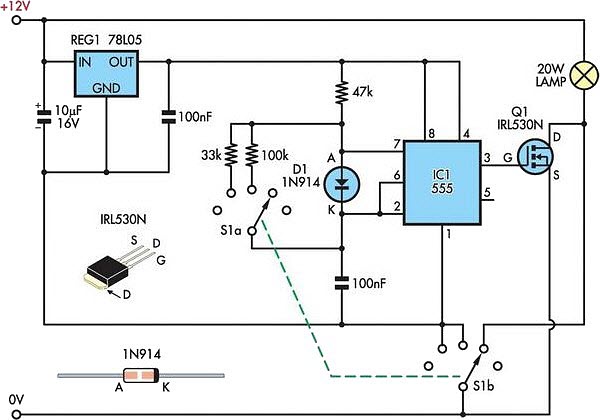

12V Светорегулятор галогенной лампы

 Принципиальная схема





Третий позиционный переключатель обходит электронную схему и соединяет лампу непосредственно с аккумулятором. Это дает три уровня мощности 7Вт, 13 Вт и 20 Вт. Логический уровень «сток-исток» IRL530N имеет сопротивление только 0.1Ω, что обеспечивает низкие потери и устраняет необходимость в радиаторе.



Подойдет также STP30NE06L.





Автор: Майк Дэннис
