Светодиодный осциллограф





Схема дает "след" на 100 светодиодов, как электронно-лучевой осциллограф. Это подходит только для низкочастотных сигналов, таких как аудио, но также может воспроизводить низкочастотные прямоугольные волны.

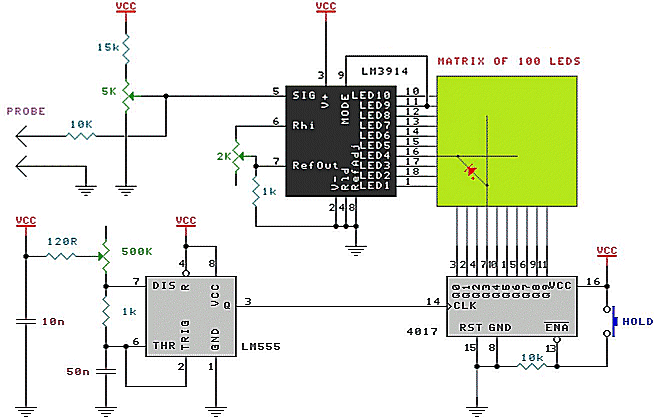

100 светодиодный осциллограф




Интересно поговорить в микрофон и увидеть результат на экране. Добавьте звуковой усилитель ниже на вход LM3914,чтобы увидеть следы через центр экрана. Звук будет поднимать и опускать след после получения сигнала.

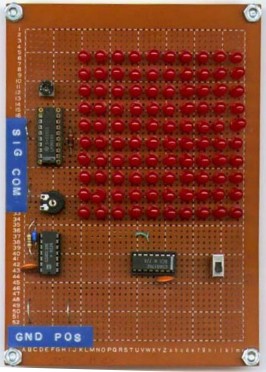

На фото слева показана модель автора.

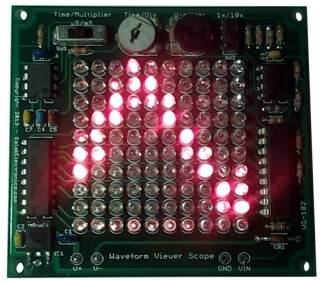

Особенности:

Выбирается шкала времени от 120 мс до 6.5μS  в 3 диапазонах и контроль времени развертки.
Скорость сканирования скорость 150000 выборок в секунду.  Эффективно работает с максимальной частотой 15 кГц.
Работает от одного 9В батареи.
Позволяет измерять сигналы постоянного и переменного тока.
Широкий диапазон входного напряжения питания от 9VDC до 24VDC и максимальный ток питания только 28 мА.
