Светодиодный контур для велосипеда на BD911
Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"
Источник питания подключен к нестабильному мультивибратору. Это попеременно управляет передним светом и задним светом. Частота определяется постоянной времени RC для R3 и C3, а R2 и C4. Это время можно рассчитать по формуле: t = R3 × C3 = 20 × 103 × 10 × 10-6 = 0,2 с Вы можете использовать 22k (общее значение) для R2 и R3, что не имеет большого значения. На небольшой части прототипирующей платы шесть светодиодов с резистором для снижения напряжения последовательно с каждой парой светодиодов.

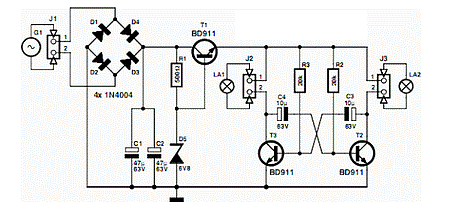

Принципиальная электрическая схема:
Рисунок 1 Светодиодная схема велосипедного освещения
Такая печатная плата используется как для передней, так и для задней части велосипеда. Конечно, вы используете белые светодиоды для передних и красных сзади. PCB с главной цепью монтируется под сиденьем, где он безопасен и работает уже более года. Есть несколько вещей, которые я бы изменил для следующего пересмотра. Включение / выключение было бы неплохо. И если бы весь контур был построен с частями SMD, он мог быть установлен рядом с передним светом. Это также было бы более удобно при маршрутизации проводки. Теперь кабель от динамо доходит до сиденья и оттуда до передних и задних фонарей.
