Светодиодные крестики и нолики





Вот поворот к вековой игре крестики-нолики. Вместо пера и бумаги, она использует девять 10мм трехцветных светодиодов, расположенных в конфигурации 3 х 3. Один игрок имеет девять красных кнопок, а другой игрок девять зеленых, расположенных в одинаковых сетках.



Цель, конечно, сделать три светодиода подряд - красные или зеленые!

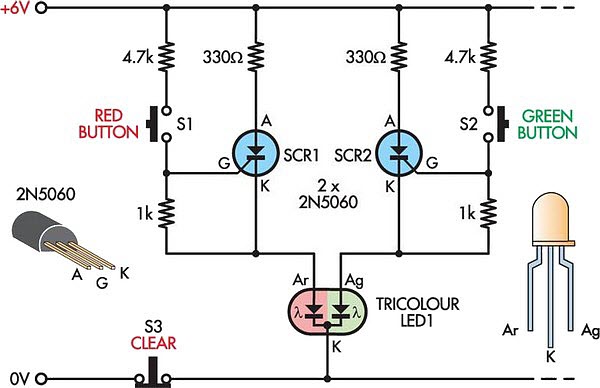

Светодиодные крестики и нолики. Схема

Светодиодные крестики и нолики




Если игрок нажимает на кнопку светодиода, который уже светится (красный или зеленый), LED изменяется на желтый, выставляя неверный шаг! Для запуска следующей игры, нажмите кнопку "Очистить". Для простоты, схема показывает только один трехцветный светодиод и пару противоположных кнопок. Этот фрагмент должен быть повторен еще восемь раз, чтобы создать полную 3 х 3 сетку. Краткое нажатие на кнопку запускает связанный SCR и включает светодиод.



Общий (катод) ведущий от всех светодиодов подключен к проводу 0В с помощью нормально-замкнутых контактов "Clear" кнопки (S3).



Автор: AJ
