Светодиодные эффекты с RGB LED на PIC16F72



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







RGB LED disco light - простой проект, разработанный для микроконтроллера PIC16F72. Прошивка является RGB-драйвером, поскольку название предполагает, что он используется для определенного свечения красных, зеленых и синих светодиодов . В этой конструкции мы использовали микроконтроллер PIC 16F72. Различные конфигурации контактов показаны ниже:



ВЫВОДЫ ПОРТОВ:

Красный светодиод: PORTC.F0

Зеленый светодиод: PORTC.F1

Синий светодиод: PORTC.F2

Внешний генератор (кварц: 4 МГц)

Микроконтроллер: PIC 16F72

Питание: 12-18 В постоянного тока

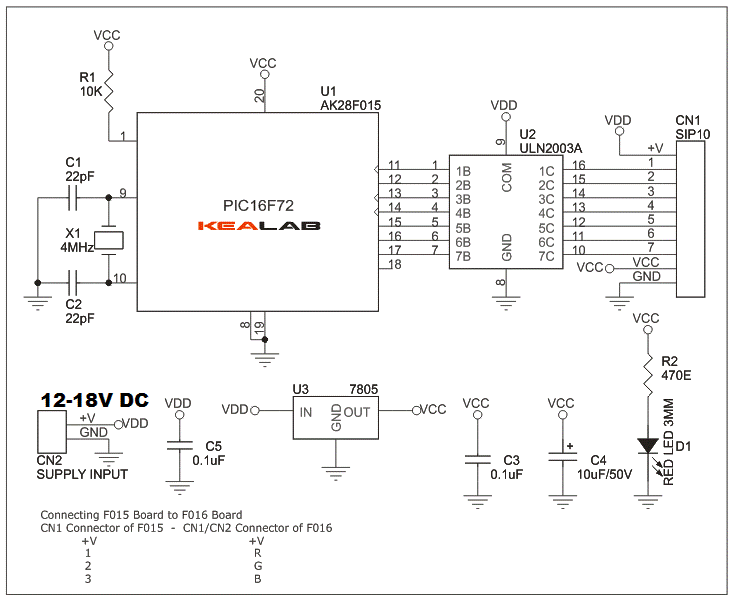

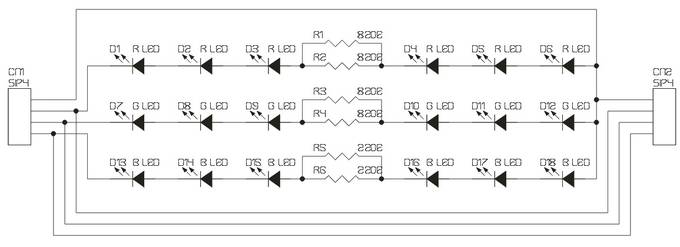

Схема



RGB_LED_Based_Disco_Lights схема

RGB_LED_Based_Disco_Lights_лента

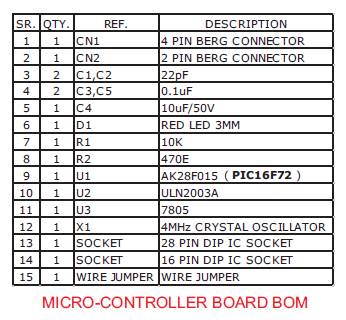

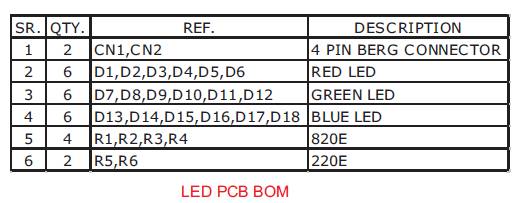

Список деталей



RGB_LED_Based_Disco_Lights_детали

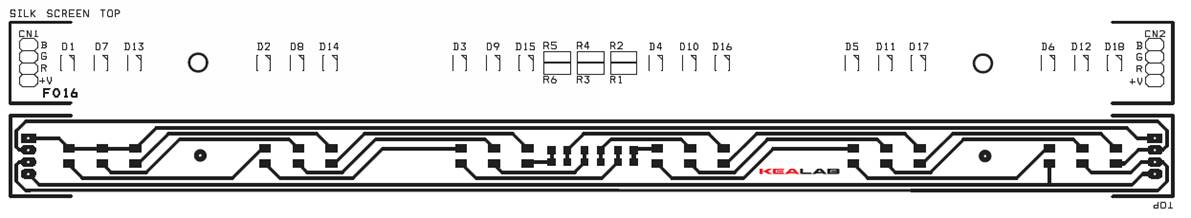

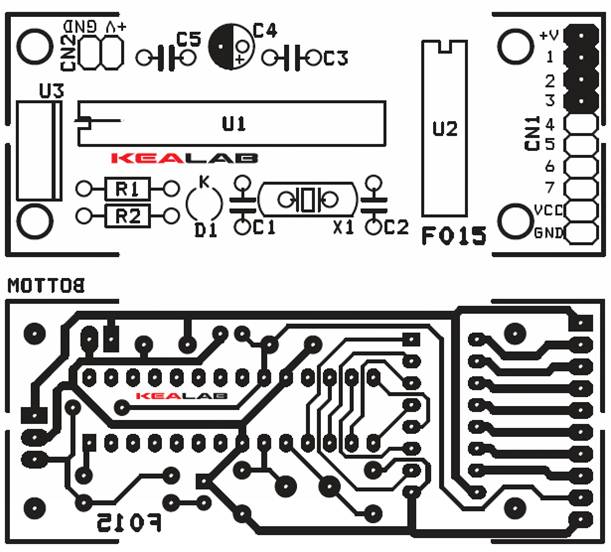

Печатная плата

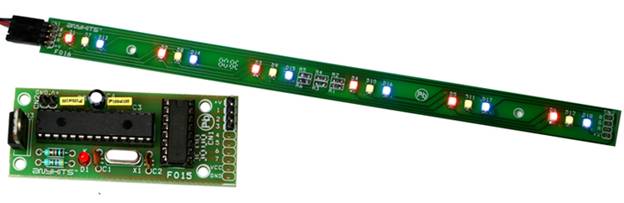

RGB_LED_Based_Disco_Lights_в сборе



Скачать



RGB_LED_Based_Disco_Lights_CODE.hex
