Светодиодная лампа вместо люминесцентной



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

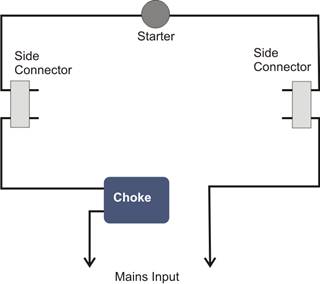

В этой статье мы построим светодиодную лампу, которая заменит неисправную 40 Вт люминесцентную лампу T17. Устанавливается непосредственно на неисправном приборе и схема совместима со всеми стандартными крепежными узлами. Как показано на рисунке ниже, традиционные люминесцентные светильники состоят из двух боковых разъемов, балласта и стартера. Люминесцентные трубки фиксируется между двумя пружинными боковыми разъемами, которые имеют несколько встроенных клемм для подсоединения и подключения.

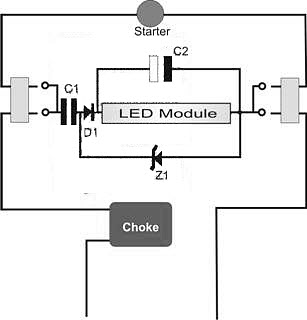

Стартер подключается к одному выводу контактной пары, а балласт крепится последовательно с одним из соседних. Выход от балласта и один из разъемов, подключается к напряжению сети переменного тока. При первом включении, стартер срабатывает случайно и переключает трубку в мигающем режиме, что оборачивает вспять высокую ЭДС генерируемую балластом. Этот поток зажигает трубку, стартер больше не проводит ток, который теперь идет по внутреннему газовому пути. После того, как трубка срабатывает дроссель или балласт просто действует как ограничитель тока в соответствии с сопротивлением балласта катушки. Светодиодные трубки, похожие на T17 стали очень распространены на рынке в наши дни, но они выполнены по другой технологии. Так как большинство домов имеют эти традиционные люминесцентные ​​светильники, их вполне можно заменить на светодиодные трубки. Схема представляет собой обычный емкостной источник питания. Формирует половину волны с помощью D1 которая фильтруется через C1. Стабилитрон Z1 обеспечивает постоянное напряжение 180V DC при подключении светодиодного модуля. Светодиодный модуль состоит из 50 штук 1 Вт светодиодов. Дроссель или балласт можно оставить, он будет выступать как идеальная защита от перенапряжения. Также не будет пускать входящий пусковой ток. Стартер не играет никакой роли в разработке и может быть удален.



Сетевой вход





Список запчастей

C1 = 105 / 400В
C2 = 10uF / 400V
D1 = 1N4007
Z1 = 180V стабилитрон, 1 Вт
