Светодиодная дисплейная индикация сообщений



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Светоизлучающие диоды являются предпочтительными благодаря их меньшим размерам, низкому потреблению тока и броским цветам, которые они излучают. Здесь показана схема отображения текущего сообщения, в которой буквы, образованные устройством СИД, загораются постепенно. Как только все буквы сообщения загорелись, схема сбрасывается.



Схема построена CD4017BC (IC2). Одной из особенностей IC CD4017BE является предоставление десяти полностью декодированных выходных сигналов, что делает ИС идеальным для использования во всем диапазоне операций последовательности. В схеме только один из выходов остается высоким, а другие выходы последовательно переключаются на высокое состояние с приходом каждого тактового импульса. Таймер NE555 (IC1) подключается как нестабильный мультивибратор с частотой 1 Гц, который синхронизирует IC2 для операций последовательности. При сбросе выходной контакт 3 становится высоким и приводит транзистор T7 в состояние «включено». Выход транзистора Т7 соединен с буквой 'W' массива светодиодных слов (все светодиоды буквенного массива подключены параллельно), и, таким образом, загорается буква 'W'.



По прибытии первого тактового импульса контакт 3 выходит на низкий уровень, а контакт 2 - на высокий. Транзистор T6 ведет себя и буква «E» загорается. Предыдущая буква «W» также остается освещенной из-за прямого смещения транзистора Т7 через диод D21. Аналогичным образом, по прибытии каждого последующего импульса, другие буквы дисплея также подсвечиваются и, наконец, становится видимым полное слово. На следующем тактовом импульсе контакт 6 переходит в логическую 1 и сбрасывает цепь, и последовательность повторяется. Частоту операций упорядочивания контролируют с помощью потенциометра VR1.

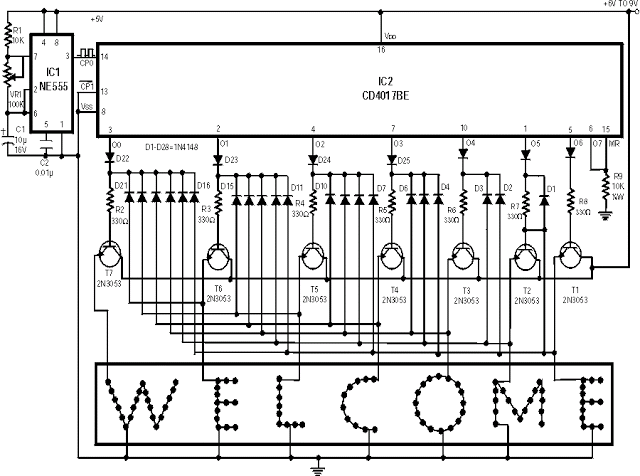

Схема:





Дисплей можно зафиксировать на вебовой панели подходящего размера и подключить к заземлению общего источника питания (от 6 до 9 В), в то время как аноды светодиодов должны быть подключены к эмиттерам транзисторов Т1-Т7, как показано на схеме. Вышеупомянутая схема очень универсальна и может быть подключена с большим количеством светодиодов, чтобы сделать украшения из светодиодной моды любого дизайна. При использовании двух схем, соединенных аналогичным образом, мультиплексирование светодиодов может быть выполнено для придания движущемуся эффекту дисплея
