Светодиод мигает с помощью LM3909



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Светодиод мигает с помощью LM3909 от одной 1.5V батареи. Схема содержит светодиод 3мм диаметра-TLR124 и электролитический конденсатор 100мкф.

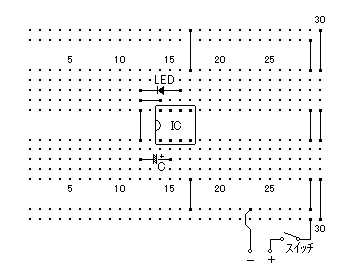

Ниже показана схема электрических соединений на плате.







Изменяя емкость конденсатора в большую сторону мигающий период будет больше. При  220μF цикл составляет 2,2 секунды, 1 секунда, когда 100μF, 0,5 секунды при  47μF, очень легко понять, если вы пропорциональны аккуратно в емкости. Если конденсатор будет 1 мкФ диод светится "непрерывно". В этом случае если подключить счетчик частоты он просто покажет 100Гц.




Схема на фиг. 2 при подключении выводов 1 и 8 светодиод мигает около 0,4 секунды цикла. Будет гореть чуть ярче. Потребление тока при постоянно 0.63mA, частота 270Hz. Работать будет при напряжении питания 3В.

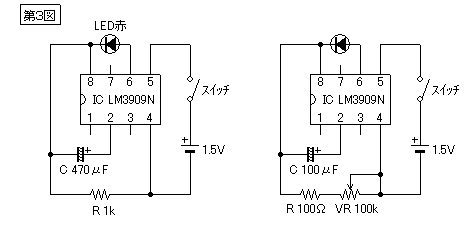

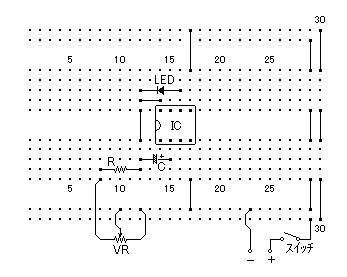

Схема слева типовая по документации изготовителя. Таким образом если подключить сопротивление 1 кОм между 8 и 4-контактнами, мигать будет еще быстрее. При использовании конденсатора 470μF, цикл составит 0,6 секунды. Потребление тока, когда емкость конденсатора до 1 мкФ будет 1.3mA, частота 760Hz. Сопротивление VR измененяет скорость мигания поворотом ручки. Мигание светодиода изменится от одного раза до примерно 1 секунду (1,1 Гц) до непрерывного освещения (40 Гц). Монтажная плата показана ниже.







Готовая конструкция
