Светочувствительный дифференциальный температурный выключатель



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

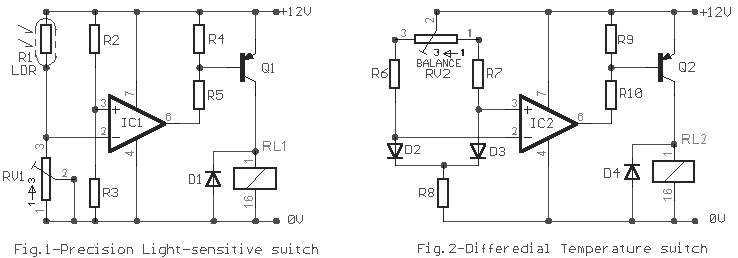

Прецизионный светочувствительный переключатель рис. 1, который активируется, когда измеренные величины превышают или ниже заданных значений.



LDR может представлять собой любой блок сульфида кадмия, который имеет сопротивление в диапазоне от 500R до 20k при требуемом уровне отключения. RV1 настраивает LDR при нормальном уровне освещенности.





Список деталей





На рис. 2 см. Схема дифференциального температурного переключателя с использованием обычных кремниевых диодов в качестве чувствительных к температуре элементов и реагирования на дифференциалы доли степени.

RV2 может использоваться для применения эффективного смещения на несколько градусов к двум диодам.









Чтобы настроить схему, примените требуемую дифференциальную температуру к диодам, а затем отрегулируйте RV2 так, чтобы реле включалось.



Схема реагирует на относительные температуры, а не на абсолютные температуры двух диодов.
