Стробоскоп на белых светодиодах






Стробоскоп использует 16 высоко ярких белых светодиодов. IC1 555 нестабильный мультивибратор подает сигнал на IC2 (автоподстройки фазы) 4046. IC2 и два 4017 десятичных счетчика совестно с IC3 и IC4, составляют умножитель частоты с коэффициентом 60 (IC3 делится на 10, а IC4 делится на шесть). Умножение частоты берется из VCO (управляемое напряжение генератора) выхода IC2 с вывода 4 (сигнал запуска счетчика частоты). Скорость вала измеряется в оборотах в минуту. Импульсы из вывода 3 IC4, включают Q,1 который управляет светодиодами. Устройство может питаться от тока 500 мА при напряжении 12V или подходящей батареи.

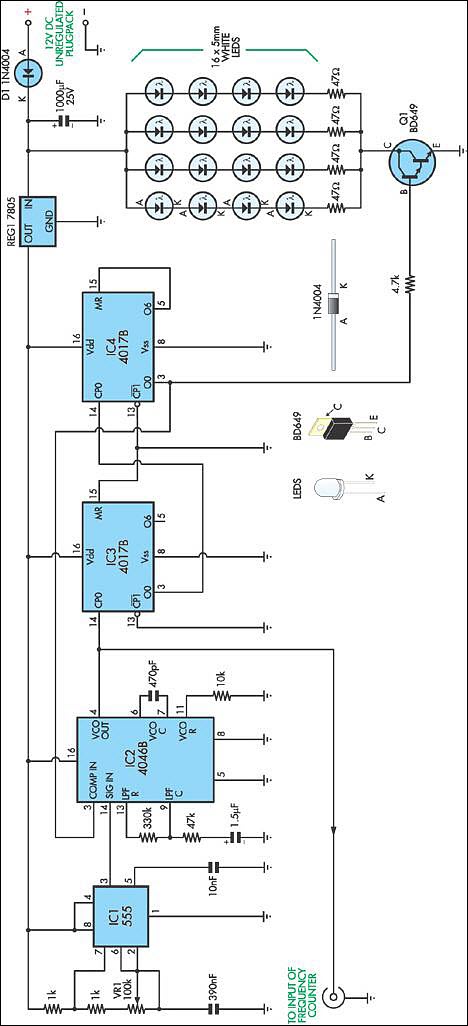

Стробоскоп на белых светодиодах схема

Стробоскоп на  белых светодиодах схема



При переключении частоты выше 100 Гц (6000 оборотов в минуту) на фосфорных белых светодиодах схема неэффективна. Чтобы запустить схему на гораздо более высокие частоты, используйте светодиоды без люминофоров; например, красный, зеленый, желтый или их смесь.



Автор: KJ Benic
