Кража в музее означает больше, чем просто потерю предмета, поскольку она влияет на историческую, художественную и научную ценность коллекции в целом. Музейный сторожевой пес - это уникальная система охранной сигнализации, разработанная специально для предотвращения кражи ценных экспонатов. Этот автономный виджет будильника представляет собой гибкое и экономичное решение для музеев, художественных галерей, исторических домов, объектов исторического наследия и корпоративных офисов, среди прочего. На рис. 1 изображен объект, помещенный на постамент в музее. Схема представляет собой простую магнитную площадку детектора приближения, которая определяет наличие или отсутствие постоянного магнитного поля, которое запускает генератор аудиовизуальных предупреждений, когда объект удаляется из его текущего положения. Схема сторожевого пса незаметна, поскольку к защищаемому объекту не прикреплены провода или цепи; виден только отображаемый объект. На рис. 2 представлена ​​принципиальная схема музейного сторожевого пса. В нем используется 14-ступенчатый двоичный счетчик / счетчик пульсаций CD4060 (IC1), герконовый переключатель S2 и несколько других компонентов.



Сторожевой Пёс

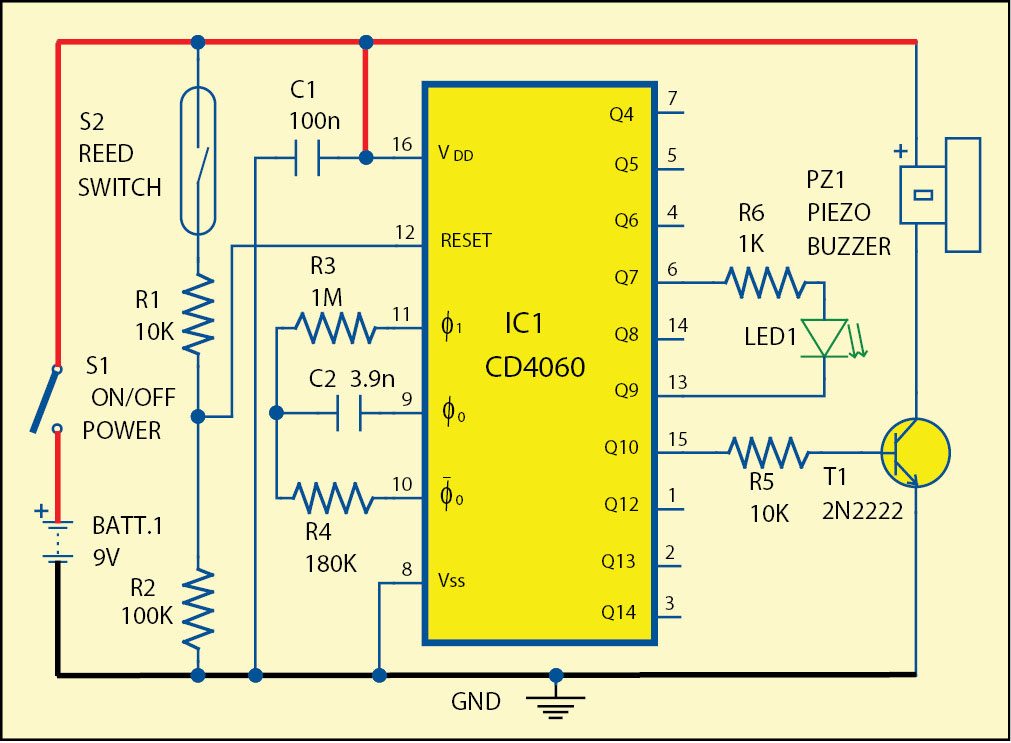

Рис.2: Схема музейного сторожевого пса

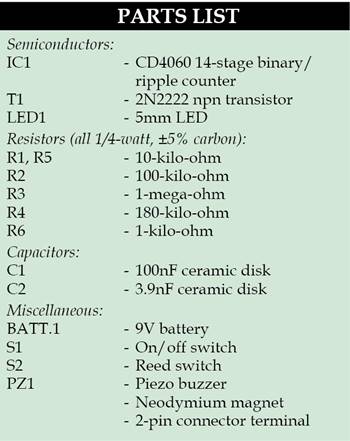

116_запчасти



Геркон датчик в первую очередь предназначен для использования с тонким неодимовым магнитом (самый сильный тип постоянного магнита коммерчески доступного). Переключатель прикреплен к платформе цоколя, а магнит прикреплен к нижней части самого объекта, так что, когда объект поднимается, контакт датчика герконового переключателя размыкается. Это позволяет IC1 и зуммеру подавать звуковой сигнал. При этом LED1 начинает мигать, что служит визуальной индикацией. Питание схемы обеспечивает стандартная батарея на 9 В. Односторонняя печатная плата для музейного сторожевого пса показана на рис. 3, а ее расположение компонентов - на рис. 4.

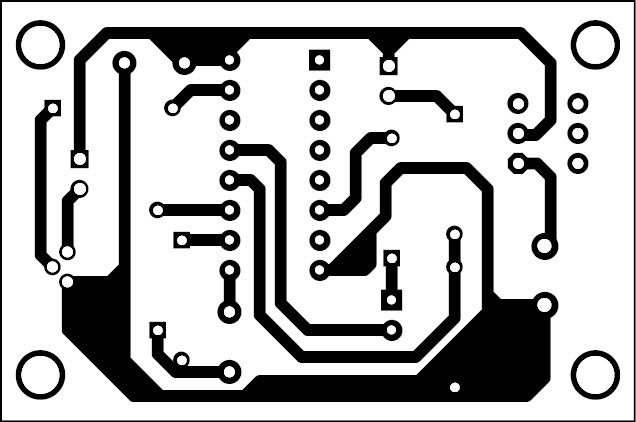

Рис.3: Плата сторожевого пса музея.

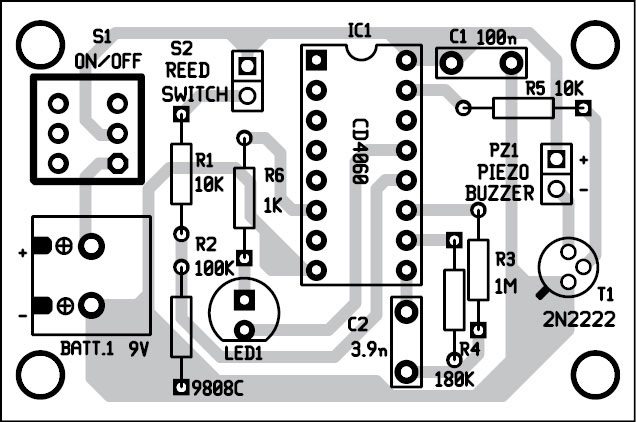

Рис.4: Компоновка компонентов печатной платы



Поместите печатную плату в подходящую небольшую коробку и подключите геркон снаружи с помощью проводов. Следуйте соответствующим этикеткам на коробке, как показано на рис.5.

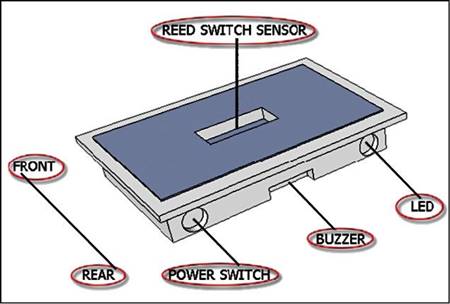

Рис.5: Предлагаемый корпус



Поместите магнит (здесь не показан) рядом с герконовым переключателем таким образом, чтобы переключатель был замкнут / закорочен, а когда магнит отодвигается, переключатель размыкается. Для удобства пользователя его можно закрепить на пластиковом корпусе, чтобы он легко поместился на любом цоколе дисплея. Для удержания магнита на месте требуется какой-то клей. Для магнитов меньшего размера можно использовать двустороннюю липкую ленту. Никогда не используйте пистолет для горячего клея на неодимовом магните, так как высокая температура может размагнитить магнит.
