Стереоусилитель на 400W

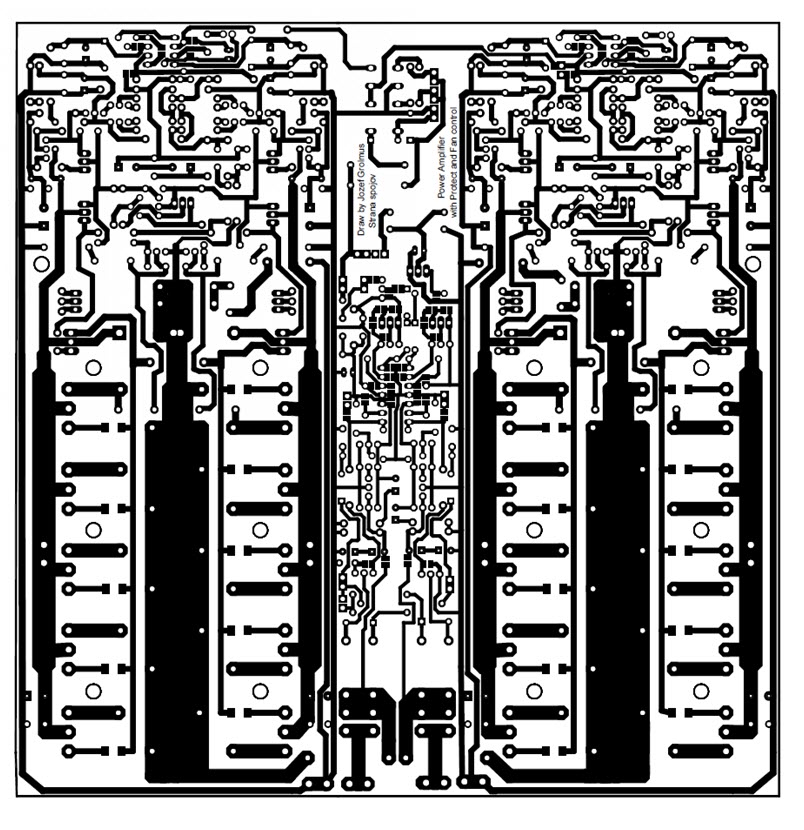

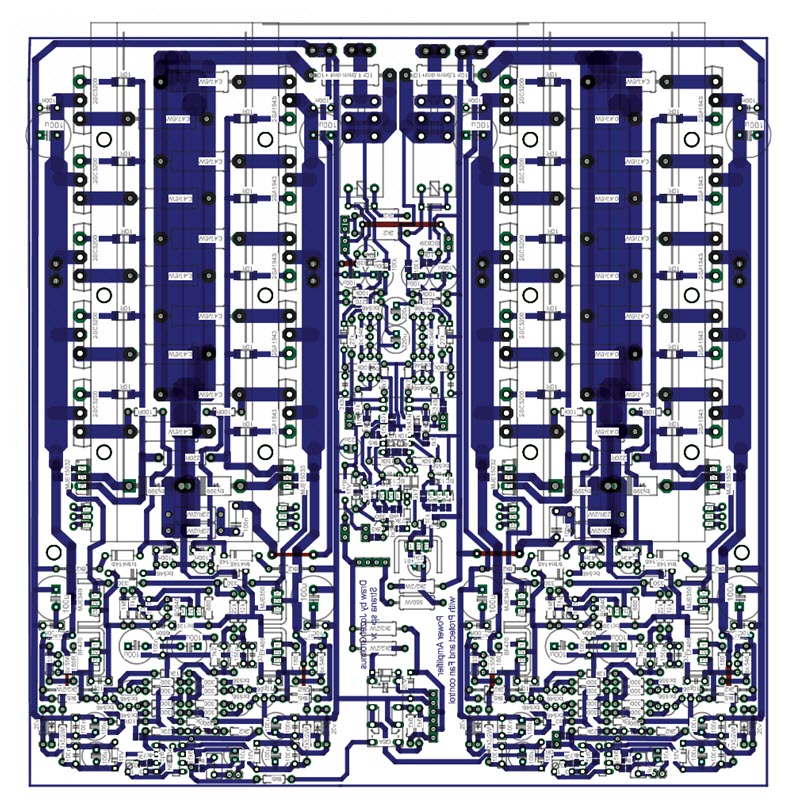

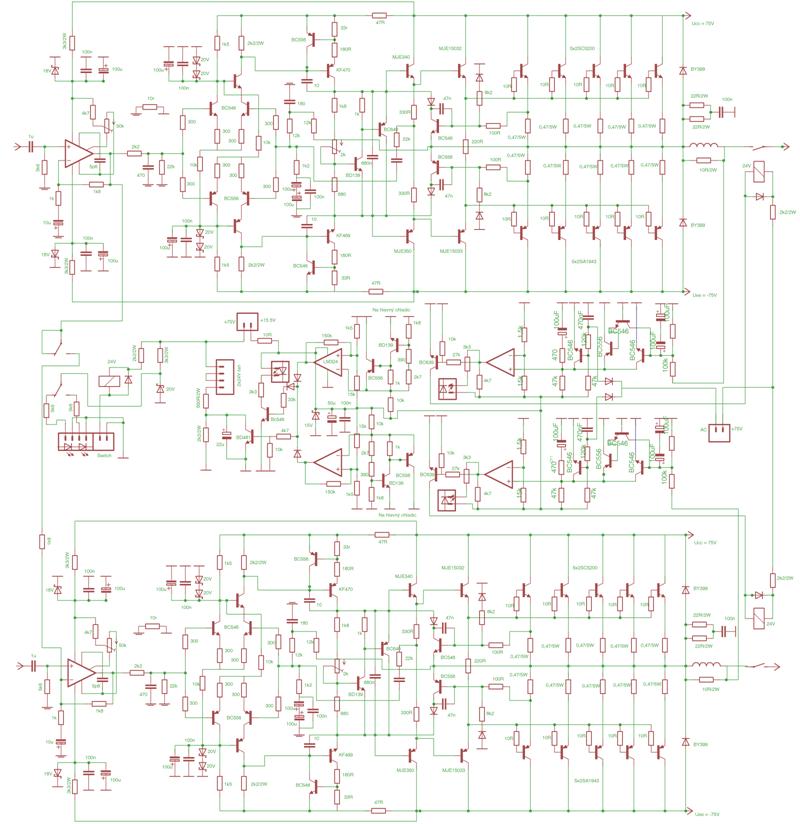

Стереоусилитель на  400W, смонтирован на основе оригинального решения Маршалла Лича, но с  некоторыми улучшениями.

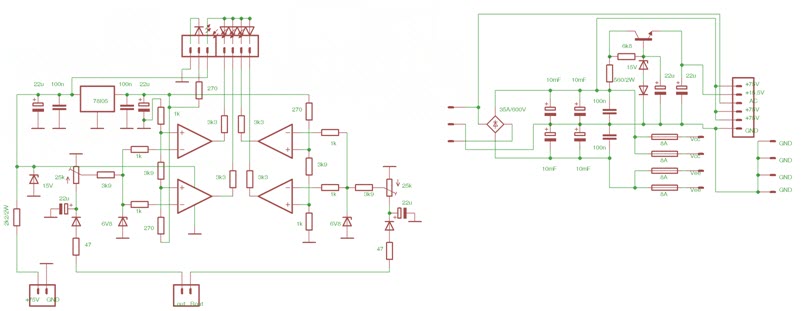

Входной усилитель оснащен регулируемым напряжением смещения. Дифференциальный усилитель является классическим симметричным на 5 мА, что составляет около 2,5 мА на каждый транзистор. Смещается усилитель на операционную точку напряжения примерно до 13 мА. Это дает достаточную мощность для генерации транзисторов. Токовая защита амплитуды ограничивает ток транзисторов около 7А. Плата также включает в себя схему усилителя для управления вентилятором. Управление скоростью вентилятора меняется в зависимости от температуры. При температуре до 65 ° С, вентилятор работает на 30% от мощности, что значительно снижает уровень шума. После превышения этой температуры, вентиляторы начинают работать на 100%. При перегреве, вентиляторы отключаются и запускаются только при показаниях около 42°С.


Параметры:

Выходная мощность: 2x 400W/4R, 2x230W/8R
Оптимальное питание: 45V/us
Полоса: 8-150 000 Hz /-3dB
Максимальное питание: +-75V
Предохранитель: 4 8 A / F
Входной сигнал максимум: 1V
