Стереофонический предусилитель наTCA5500

В каждой звуковой системе есть незаменимая ступень, которая является регулировкой тембра. Невозможно представить предусилитель, микшер или интегрированный усилитель без каких-либо средств управления частотной характеристикой системы, т. Е. Без контроля TONE. Это потому, что очень редко условия идеальны, и всегда необходимо внести некоторые корректировки, чтобы добиться наилучшего воспроизведения, независимо от того, насколько хороша система.

Стереофонический предусилитель TCA5500.

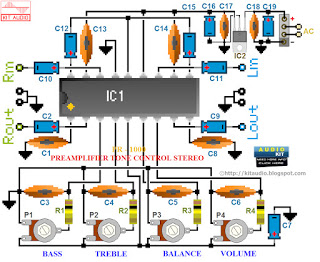

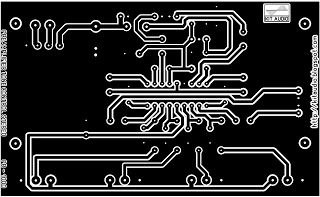

Схема была разработана как активная ступень TONE CONTROL, основанная на IC CIRCUIT. Его можно использовать с любым усилителем, и, несмотря на очевидную простоту, его производительность удивит вас. Прежде всего рассмотрим несколько основ построения электронных схем на печатной плате. Плата выполнена из тонкого изолирующего материала, покрытого тонким слоем проводящей меди, который сформирован таким образом, чтобы образовывать необходимые проводники между различными компонентами схемы. Использование правильно разработанной печатной платы очень желательно, так как она значительно ускоряет конструкцию и уменьшает вероятность ошибок. Чтобы защитить доску во время хранения от окисления и убедиться, что она достается вам в идеальном состоянии, медь консервирована во время производства и покрыта специальным лаком, который защищает его от окисления, а также облегчает пайку. Пайка компонентов на плате - единственный способ построить свою схему и от того, как вы это делаете, сильно зависит от вашего успеха или неудачи. Эта работа не очень сложна, и если вы придерживаетесь нескольких правил, у вас не должно быть никаких проблем. Пайка данных в таблице является единственным способом построения вашей схемы и от того, как вы это делаете, во многом зависит от вашего успеха или неудачи. Паяльник, который вы используете, должен быть легким, а его мощность не должна превышать 25 Вт. Наконечник должен быть тонким и должен быть всегда чистым. Для этого приходят очень удобные специально изготовленные губки, которые остаются влажными и из которых вы можете вытереть на них горячий наконечник, чтобы удалить все остатки, которые имеют тенденцию накапливаться на нем. Когда вы закончите свою работу, отрежьте избыток компонентов и тщательно очистите доску подходящим растворителем, чтобы удалить остатки флюса, которые могут оставаться на нем. Хотя печатная схема на первый взгляд кажется слишком переполненной и сложной, это простой проект, и у вас не должно быть никаких проблем при построении схемы. Начните с наименее чувствительных компонентов и постепенно создайте свою схему таким образом, чтобы вы устанавливали и припаивали ИС на самом последнем этапе строительства, чтобы избежать перегрева их при пайке других компонентов на плате. Итак, прежде всего припаяйте штырьки, затем поместите резисторы, продолжайте с конденсаторами, уделяя особое внимание полярности электролита, и, наконец, после проверки, что все в порядке, припаяйте на место две микросхемы. Потенциометры можно либо припаять непосредственно к печатной плате, либо, наоборот, они могут быть подключены к плате с экранированным кабелем, чтобы избежать шума и других помех. Способ установки потенциометров будет определяться наличием пространства в коробке, в которой вы собираетесь разместить свой предусилитель, а также от ваших конкретных предпочтений для дизайна передней панели корпуса. (Если вы припаиваете потенциометры непосредственно к печатной плате, то расстояния между потенциометрами на передней панели должны быть точно такими же, как на плате). Поскольку схема предназначена для использования в STEREO-усилителях, все дублируется, и существует немало подключений. Все кабели, несущие сигнал, должны быть экранированы для защиты цепи от нежелательных помех, что ухудшит ее производительность. Когда все соединения были сделаны, тщательно очистите плату и осмотрите цепь и ее внешние соединения на наличие ошибок. Если все, кажется, все в порядке, и с известной музыкой приведите TONE CONTROLS в нужную позицию для наиболее приятного эффекта.

Технические характеристики - Характеристики

Напряжение питания DC: ............... 12 - 18 В постоянного тока
Напряжение питания AC: ............... 12 - 15 VAC
Регулировка BASS: .......... 15 дБ
Регулировка TREBLE: ...... 15 дБ Входное сопротивление: ............. 100 K
Чувствительность входа: ........ 100 мВ - 0,5 В
Выходной уровень: ............... 0,5 - 2 В
Частотная характеристика: ..... 10 - 25 000 Гц
Искажение: ........................ 0,1% (максимум)
Кроме того, схема предлагает вам следующие функции:
- Бюджетный.
- Простая конструкция, которая гарантирует ваш успех.
- Надежность и хорошая производительность.
- Независимая настройка BASS и TREBLE
- Низкое искажение, даже если вход перегружен.

Список деталей

R1, R2, R3, R4 = 100K 1/4 Ватт C1, C8, C17, C18 = 100 нF C2, C9 = 10 мФ 22Volt C3, C4, C5, C6 = 220nF C7, C16 = 100mF 22Volt C10, C11, C12, C15 = 4,7mF 22Volt C13, C14 = 47nF C19 = 2200mF 33Volt IC1 = TCA5500 IC2 = 7812 P1, P2, P3, P4 = 100K BR = Мостовой выпрямитель 100Volt 4A AC = 10 - 12Volt ТРАНСФОРМАТОР ИЛИ DC = 12-15 В.
