Стерео аудиоизолятор

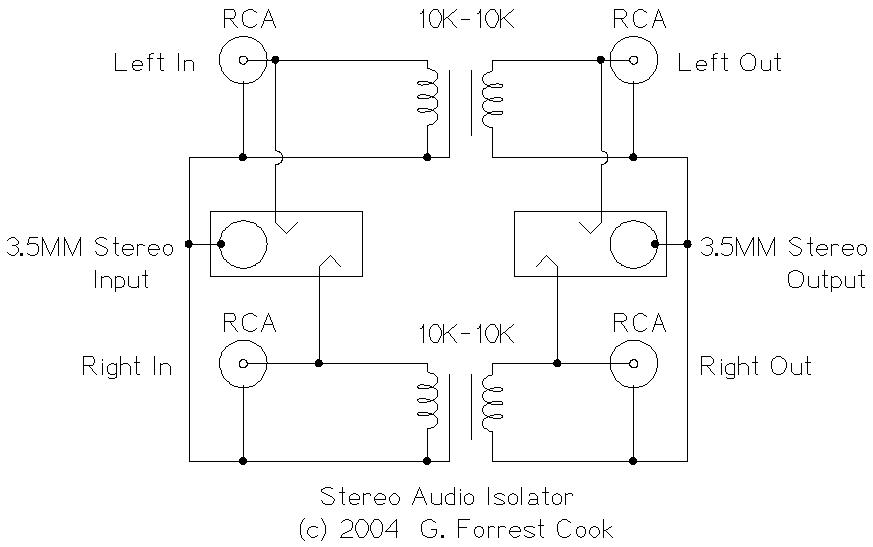

Схема полезна для удаления шума контура заземления на линии аудиосигнала удаленной линии. Он может использоваться для подключения компьютерной звуковой карты к линейному входу стереофонического усилителя. Другие области применения включают в себя подключение к сигналу линейного уровня для питания удаленного усилителя и устранение наземных помех общего режима на 12-вольтовом аудиооборудовании, таком как автомобильная стереосистема. Схема может использоваться в моноприложениях, просто игнорируя второй канал.

Характеристики

• Соединения: гнезда L и R RCA, стерео 3,5 мм разъемы
• Рабочее напряжение: номинальное напряжение 1 В (аудиосигнал линейного уровня)
• Входное сопротивление: 10 кОм
• Выходной импеданс: 10 кОм
• Частотный отклик: непроверено
• Изоляция канала LR: непроверено

Аудиосигнал передается через трансформатор с одной стороны на другую. Шум на земле, который в противном случае перемещался с земли с одной стороны изолятора на другую сторону, блокируется.

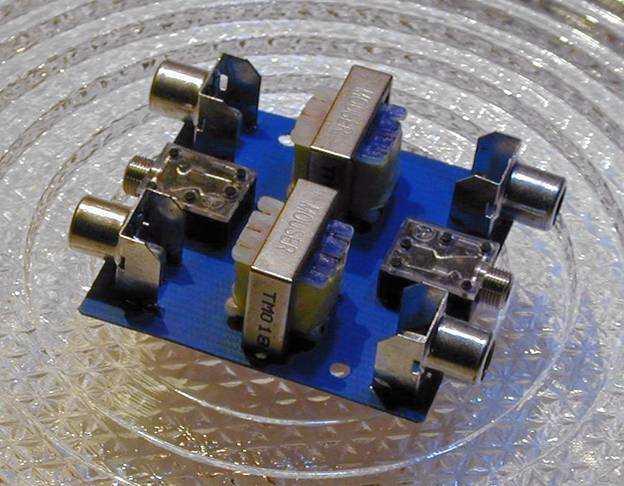

Для этой схемы была изготовлена ​​специальная плата для ПК, ее можно было легко построить с перфорированной монтажной платой или с помощью проводника с разъемами, смонтированными в небольшом металлическом корпусе. Несколько типов разъемов, как показано на фотографии, являются необязательными. Если цепь помещена внутрь металлической коробки, заземлите ее на корпуса трансформатора.

Детали

• 4x гнездо RCA для подключения ПК
• 2x разъемы для подключения стерео 3,5 мм, Mouser 161-3501
• 2x 10K - 10K аудио трансформатор, Mouser 42TM018

Подключите эту цепь между источником и конечным устройством звука. Включите источник сигнала, прослушайте аудиосигнал в пункте назначения.
