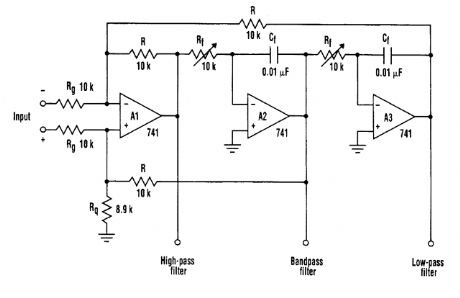

Показанный переменный фильтр состояния состоит только из трех операционных усилителей и нескольких пассивных компонентов. Он предоставляет несколько ключевых функций. К ним относятся возможность одновременного предоставления низкочастотных, высокочастотных и полосовых фильтров и настройка полосы пропускания в широком диапазоне путем изменения значений Cf и Rf.
Устройство также легко настраивается и упрощается, а коэффициент качества (Q) каждого фильтра не зависит друг от друга.
