Стабилизация силовой цепи

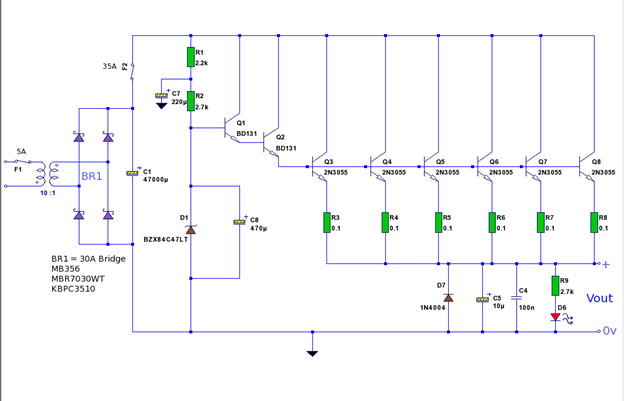

В этой схеме стабилитрон подключается к  набору силовых транзисторов. Транзисторы существенно увеличивают ток и напряжение на нагрузку
.



 В этой схеме 47V поэтому выбран стабилитрон серии BZX84. Q1 и Q2 образуют пару Дарлингтона и значительно увеличивают текущий ток. Выходная сборка это набор из шести параллельно соединенных силовых транзисторов, Q3 - Q8. Конфигурация выхода гарантирует, что каждый транзистор питания доставляет 1/6 от общей мощности выходной нагрузки.

Напряжение нагрузки

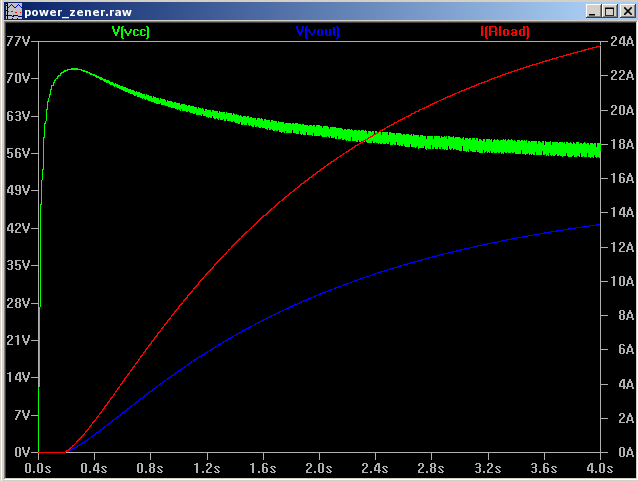

 Входное напряжение контура должно превышать выходное напряжение по меньшей мере, 10 вольт. Кроме того, номинальное значение напряжения стабилитрона будет на три напряжения база-эмиттер ниже на выходе. Это происходит потому, Q1, Q2 и Q3-Q8 все буферный выходные стабилитроны. В дополнение к падению напряжения,  дополнительным преимуществом является то, что эффективное значение C8 также усиливается текущим усилением Q1, Q2 и Q3-Q8. Диаграмма выше показывает выходное напряжение 42V на 24 Amp для резистивной нагрузки.

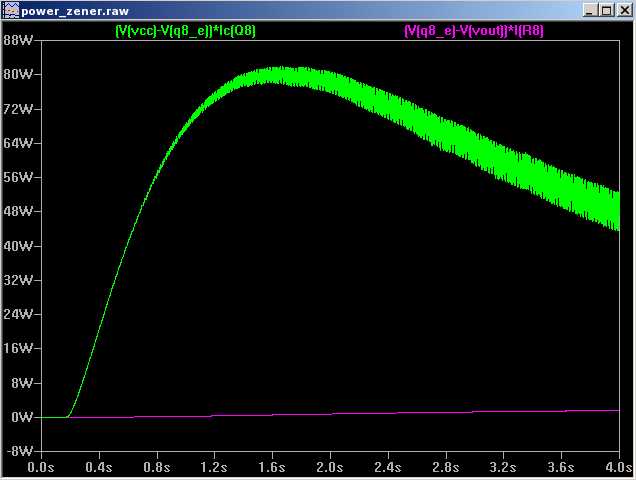

Рассеиваемая мощность



Данная схема обеспечивает исключительную мощность на нагрузке.

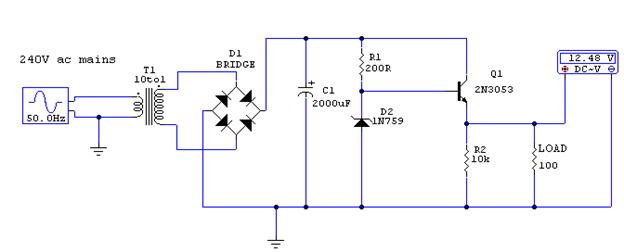

Регулируемый 12 вольтовый блок питания

Эта схема использует 13 вольтовый стабилитрон (D2),



который обеспечивает регулирование напряжения. Обеспечивает нагрузку до 500 mA
