Спидометр для велосипеда с динамо втулкой





Захотелось мне сделать беспроводной спидометр на велосипеде. Устройство состоит из двух частей: счетчик и передатчик, который установлен на передней вилке. Небольшой магнит прикреплен к спицам, так что передатчик посылает импульс с каждого оборота колеса.

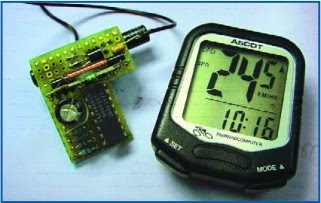

Спидометр


Shimano NX-30 динамовтулка имеет 28 полюсов. Это 14 полных периода при 6 В переменного напряжения на оборот (с загруженной лампой; при отсутствии нагрузки напряжение намного выше). С1, С2, D1 и D2 удваивают напряжение на выходе переменного тока.



Регулятор IC2 держит напряжение на передатчике и делителе IC на безопасном уровне (12 V, такой же, как оригинальный аккумулятор). IC1 делит частоту сигнала с динамо на 14, так что один импульс проходит к передатчику за каждый оборот колеса.

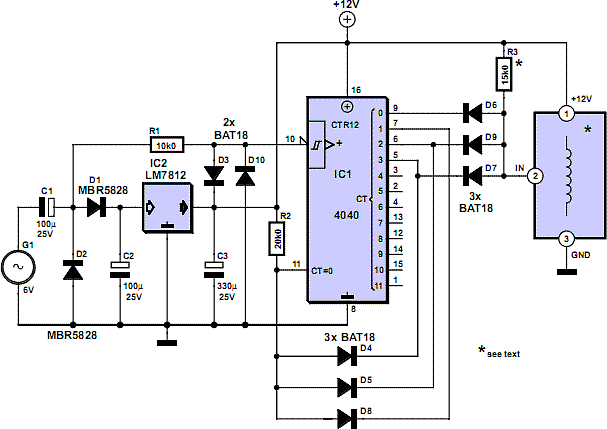

Схема велоспидометра

Спидометр велосипеда принципиальная схема с динамо втулкой




Этот импульс поступает в цепь где установлен геркон. Схема построена внутри переднего света, так как он имеет достаточно места и кабель от динамо уже присутствует. В авторской конструкции я счетчик делится на 16, и установка для размера колеса изменится до 16/14. В этом случае вы можете оставить D4, D5 и D8.



Автор: Ганс Михельсен
