Создание фильтров HP и LP второго порядка 300-3000Hz и CW фильтр



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

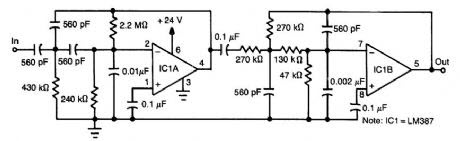

В активном фильтре используется двойной малошумящий усилитель LM387.Оба блока используются для создания фильтров HP и LP второго порядка, соответственно.

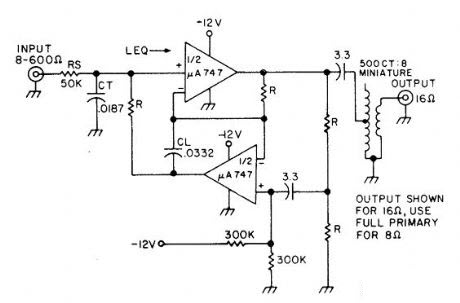

Простой односегментный активный фильтр с параллельной настройкой использует преобразователь отрицательного сопротивления или гиратор для замены труднодоступного индуктора пассивного кодового фильтра. Конденсатор CL вращается от 0.0332 ptF до эффективной индуктивности 1,87 H.







CW фильтр с параллельной настройкой


CW_FILTER

Фильтр имеет коэффициент усиления 6 дБ при резонансе и практически нулевой выходной импеданс. Полоса пропускания составляет 85 Гц с центром в 865 Гц. Использует питание с одним -12 В. Резисторы R 7,5K, соответствуют примерно 2% .- N. Sipkes, Build This CW Filter, 73 Mag-azine, June 1977, стр. 55.
