Погружное устройство позиционирования сонара обычно состоит из двухсторонних ультразвуковых преобразователей, поочередно возбужденных, с обратными сигналами, обработанными и отображаемыми для наблюдения и измерения. Типичные частоты передатчика варьируются от 50 до 200 Дж

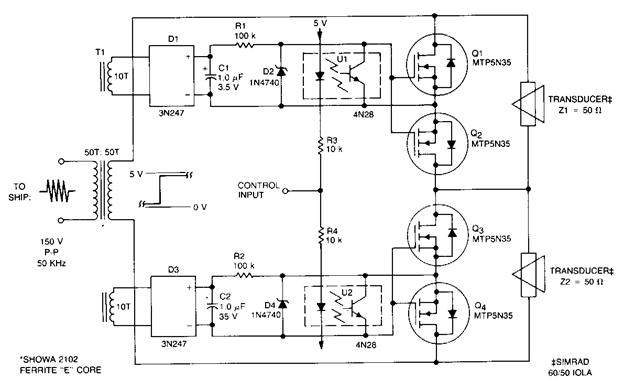

Входом преобразователя / переключателя является трансформатор Tl, который обеспечивает изоляцию и согласование импеданса. Отношение обмоток вторичных обмоток зависит от амплитуды пика до пика выходного сигнала передатчика в заданную нагрузку. Передаваемый импульс, который появляется на вторичной обмотке, заряжает конденсаторы Cl и C2 через мостовые выпрямители D1 и D3. Зенеровские диоды D2 и D4 ограничивают смещение затвора TMOS до 12 В; Rl и R2 ограничивают ток разряда от Cl и C2. Вход управления квадратной волной применяется к оптоизоляторам Ul и U2 через резисторы R3 и R4. Если управляющий вход равен 0 В, активируется Ul; когда он изменяется на 5 В, активируется U2. Когда Ul активируется, он насыщается и уменьшает смещение затвора до нуля, выключая Ql и Q2. Q3 и Q4 остаются включенными, эффективно шунтирующий преобразователь Z2. Когда U2 активирован, он насыщается и уменьшает смещение до нуля, выключая Q3 и Q4. Ql и Q2 остаются включенными, эффективно шунтирующий преобразователь Zl.
