Снижение мощности реле





Реле может работать на многих напряжениях. Тем не менее, для чувствительных конструкций бывает необходимо уменьшить мощность, необходимую для срабатывания реле.

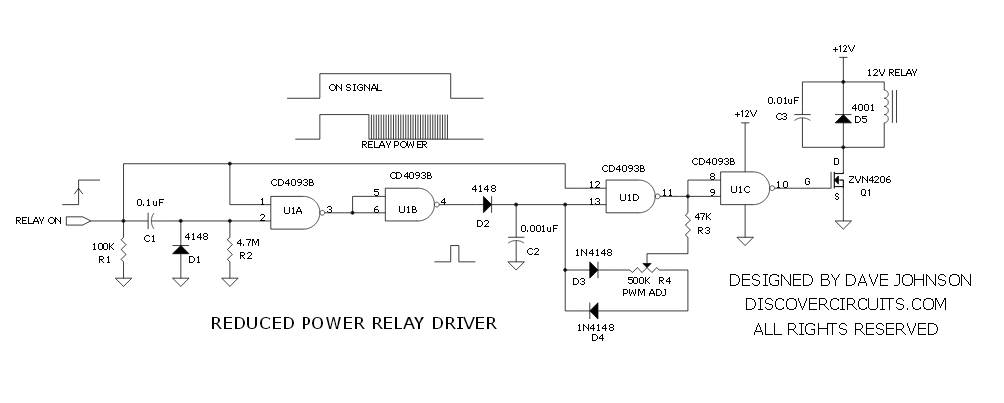

Схема ниже выполняет такую задачу.



Использует микросхему CD4093, представляющую 4 элемента 2И-НЕ с триггерами Шмитта на каждом входе. Можно поставить  К561ТЛ1. Когда будет обнаружен входной сигнал, реле получит импульс около 500 мс.



Этого достаточно, чтобы обеспечить полное закрытие реле.











Рабочий цикл прямоугольного импульса можно регулировать  примерно от 10% до 90%. В большинстве случаев 50% будет достаточно, чтобы держать реле закрытым.







Схема может работать в широком диапазоне 3В до 15В.
