Схема термостата на 220 В



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Представляю универсальный термостат, который можно использовать для переключения нагрузки. Используется 220 В Автор использует схему в качестве  термостата в инкубаторе.

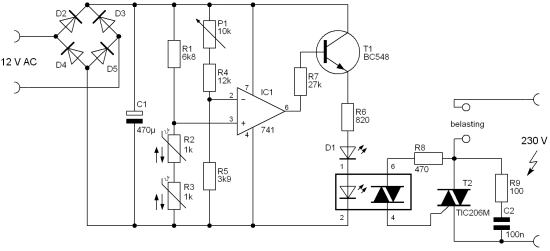

220 В Термостат схема :








Схема построена вокруг операционного усилителя 741, который является напряжением делителя напряжения R1 / R2 / R3, сравнивается с опорным напряжением R4 / R5 / P1. По мере повышения температуры сопротивление падения NTC приводит к падению напряжения на положительный вход операционного усилителя. В какой-то момент сложенный операционный усилитель на spert и транзистор T1 и нагрузка отключены. Точка поворота (или температура отключения) установлена ​​на P1.





Список деталей:

R1 = 6,8 кОм
R2, R3 = 1 кОм NTC
R4 = 12 кОм
R5 = 3,9 кОм
R6 = 820 Ом
R7 = 27 кОм
R8 = 470 Ом
R9 = 100 Ом
P1 = 10 кОм
C1 = 470 мкФ
C2 = 100 В нФ / 250
D1 = светодиод
D2 - D5 = 1N4148
T1 = BC548 2N1613
T2 = TIC206M
IC1 = 741
IC2 = K3020P
