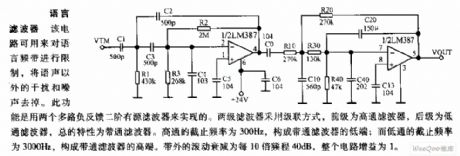

Схема может использоваться для ограничения языкового частотного диапазона, который может снимать помехи и шумы, кроме звонка. Функция может быть достигнута двумя множественными отрицательными характеристиками с двумя активными фильтрами второго порядка. Два фильтра устанавливаются каскадным образом, предварительным концом которого является фильтр верхних частот, а про-конец - фильтр нижних частот. Общими характеристиками являются характеристики полосового фильтра.
Частота отсечки фильтра высоких частот составляет 300 Гц, что может составлять нижний конец полосового фильтра; и частота среза фильтра нижних частот составляет 3000 Гц, что может составлять более высокий конец полосового фильтра. Затухание подвижной полосы составляет 40 дБ на 10 октав, а усиление схемы равно 1.
