Схема фильтра Q-множителя



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Схема является выборочной для настройки настройки между двумя близко расположенными звуками тона. Частота зависит от конденсаторов селективного значения и резисторов в цепи обратной связи между коллектором и базой Q1.

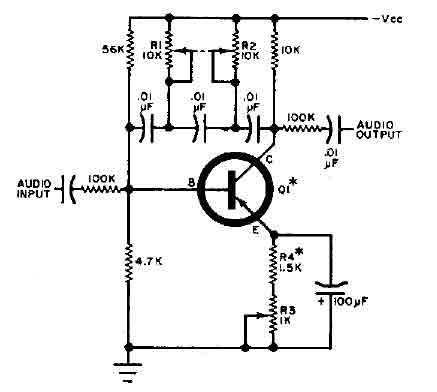

Схема фильтра Q-множителя






При показанных значениях частота может быть настроена на сотню циклов или около 650 Гц. Ri и R2 должны быть сгруппированы. Потенциометр R3 определяет резкость кривой отклика.



Источник: Discovercircuits





Схема фильтра с переменной частотой Q



Цепь с режекторным фильтром с переменным коэффициентом качества.

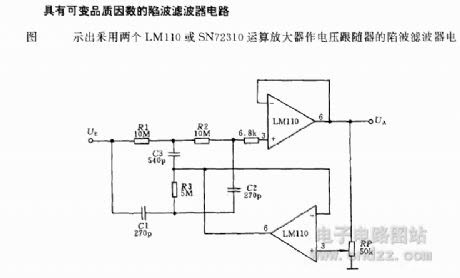

Схема фильтра с переменной частотой Q


В схеме режекторного фильтра используются два операционных усилителя LM110 или SN72310 в качестве последователя напряжения, а схема показана на рисунке.
