Сигнализатор скорости для автомобилей





В пригородном вождении вы проходите через много различных зон скорости, что может быть помехой переключения настроек скорости. Каждый раз, когда вы превышаете определенный параметр скорости (например, 40 км / ч, 50 км / ч, и т.д.), пьезо зуммер подаст звуковой сигнал.

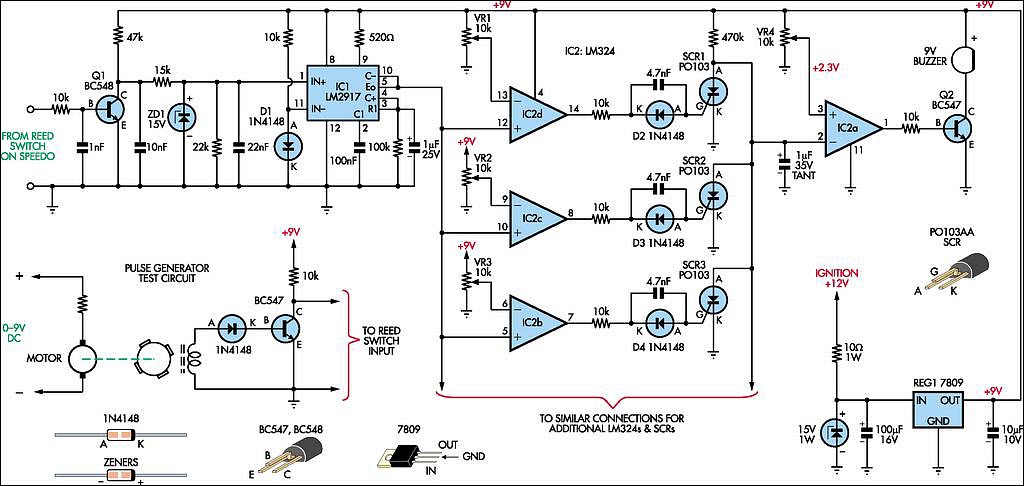

Импульсы скорости поступают на базу Q1 и в результате сигнал на его коллекторе подается через RC на вход LM2917.













Результирующее напряжение подается на три компаратора (IC2d-IC2b), которые имеют опорные напряжения на их инвертирующих входах установленных VR1, VR2 и VR3.





Выход каждого компаратора подается через другой RC. Аноды трех тиристоров подключены к инвертирующуму входу компаратора IC2a.
