Сигнализатор низкой температуры

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

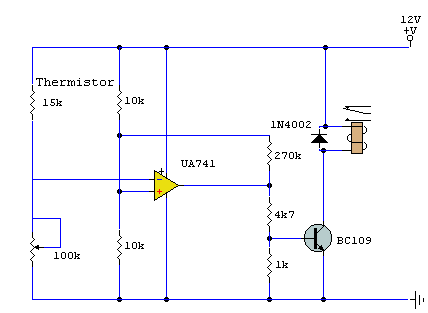

Простой термистор заставляет срабатывает выключатель с регулируемым порогом. Может быть использован в качестве температурного выключателя.

Термистор имеет сопротивление 15k при 25 ° С и 45K при 0 ° по Цельсию. Переменный резистор 100k позволяет этой схеме работать в более широком диапазоне температур. Операционный усилитель в этой схеме самый распространенной серии 741. К примеру LM741 , CA741 и т.д., все виды будут работать. Он используется в качестве компаратора. Неинвертирующий вход (вывод 3 ) смещается к половине напряжения питания . Инвертирующий вход подключен к соединению из термистора и потенциометра. Регулируется, таким образом, схема включена, когда термистор на требуемом диапазоне температур. После того как термистор находится вне температурного диапазона его сопротивление изменяется и в цепи недостаточно напряжения, чтобы включить транзистор и реле. Небольшое количество гистерезиса обеспечивается включением резистора 270K . Оно предотвращает быстрое переключение контура, когда температура вблизи порога переключения .

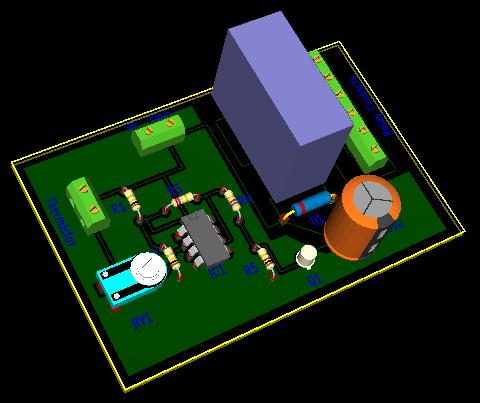

Односторонний 3D макет показан ниже.

Верхний (компоновка деталей) слой показан ниже.

Компоновка на макетной плате

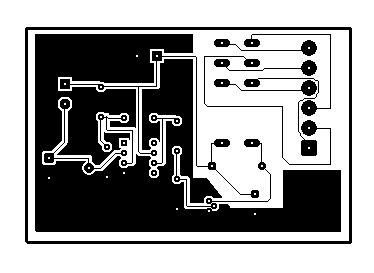

Ниже приведен фактический размер (1:1) печатной платы.
