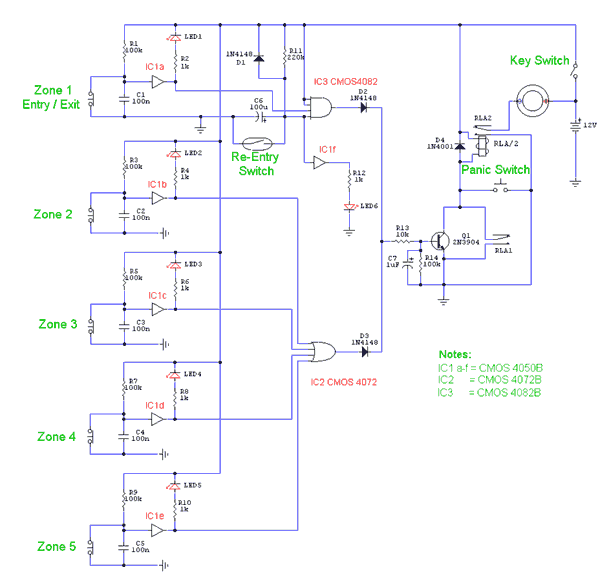

Сигнализация с обслуживанием 5 охраняемых зон.







Каждая зона использует нормально замкнутый контакт. Это могут быть микропереключатели или стандартные контакты сигнализации (обычно герконы). Зона 1 может  быть использована в качестве входа и выхода из здания (работает с задержкой). Зоны 2 - 5 срабатывают сразу.  Система адаптирована для длинных проводов  (входные конденсаторы  C1-C5. C7 и R14 образуют фильтры ложного срабатывания). Ключ переключатель действует как «постановка на охрану»  / «снятие  с охраны».  Для хорошей безопасности выполнен в форме ключа из металла. С переключателя сигнал идет на С6  через R11, устанавливается задержка  в 30 секунд.





После того как период времени истек,  LED6 загорится, система ставится на охрану.  LED6 может быть установлен снаружи, он обеспечивает визуальную индикацию, что система установлена. После установки любой контакт, который будет открыт, вызовет тревогу. Для предотвращения срабатывания сигнализации на входе в здание, скрытый переключатель повторного входа должны работать. Это будет выполнять C6 , который  запустит  таймер записи. Переключатель повторного входа может (геркон) располагаться в любом месте дверной коробки, но невидимый для глаза. Переключатель тревоги, при нажатии, вызовет звук при установке.  Контакты реле RLA1 управляют защелкой, RLA2 запускает сирену или зуммер.
