ШИМ контролирует скорость двигателя





Иногда надо замедлить скорость двигателя постоянного тока. Наиболее эффективный способ сделать это широтно-импульсной модуляцией (ШИМ).

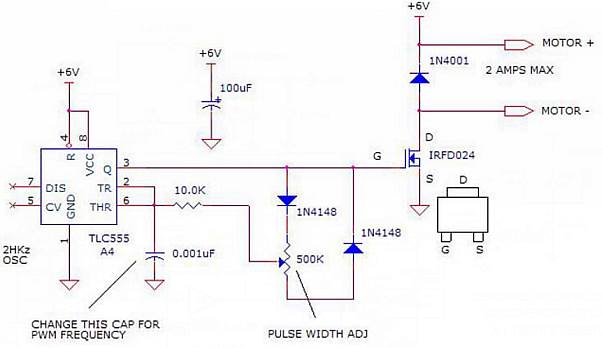

Схема показанная ниже работает от 3 до 15 вольт. Частота фиксированная около 2 кГц, но длительность импульса можно варьировать от 100% до 0%.















При использовании многооборотного переменного резистора, вы можете точно выбрать нужную скорость двигателя. С указанными компонентами пиковый ток двигателя может быть около 2 ампер.





Для более высоких токов, вам придется использовать N-канальный FET с низкой утечкой к сопротивлению источника.



разработано Дэвидом Джонсоном
