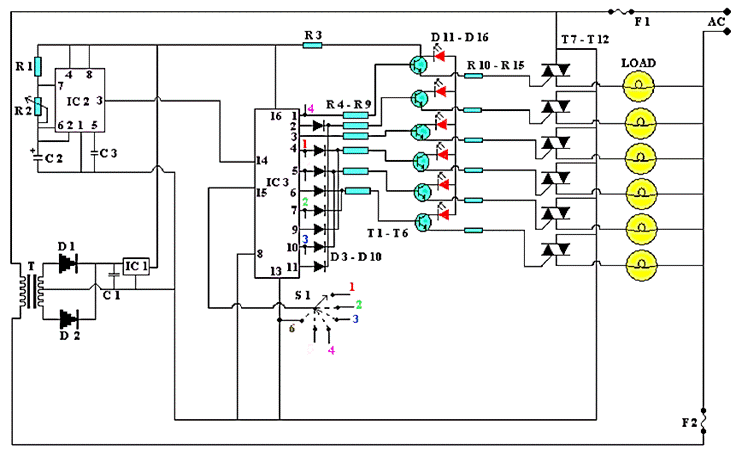

Шестиканальные реверсивные огни для дискотек

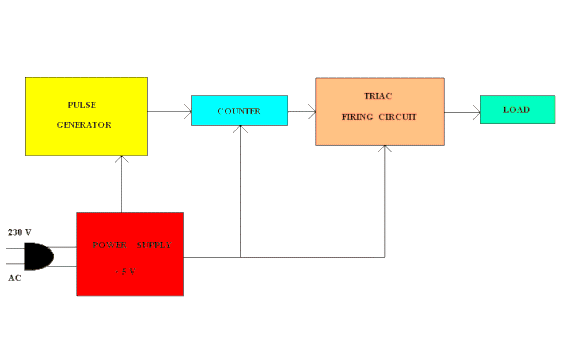

Работает от источника 220 В переменного тока, понижающий трансформатор через регулятор постоянного тока выдает + 5 В для питания цифровых микросхем.. Генератор импульсов на определенной частоте генерирует тактовые импульсы. Импульсы подсчитываются счетчиком который выдает на выход сигнал через каждые 10 импульсов. Они приводят в действие транзисторы, которые образуют цепь симистора, обеспечивая достаточный ток в нагрузке.



Декоративные лампы подключены как нагрузка на каждый симистор. Они последовательно включаются и выключаются в прямом и обратном направлении.





Список Деталей



R 1      47 к

R2       100 к Потенциометр

R3       56 Ом

R4 R9 8.2 к

R10 R15         47 Ом

С 1      1000мкф|, 16 В Электролитический

С 2      1мкф, 16 В Электролитический

С 3      0.01мкф Керамический

D 1, D 2           4007

D 3 D 10          4148

D 11 D16        LED, красный цвет, 5мм

Т 1 Т 6            BEL 187, NPN транзистор

Т 7 Т 12          BT 136, 4А / 400В

IC 1     7805, регулятор напряжения

IC 2     555, Таймер IC

IC3      4017, Десятилетие счетчик

Переключатель (S1)             1 полюс 6 поз

Трансформатор (Т)   230/9 0 9 В, 500 мА

F 1, F 2           Предохранитель





Автор: Сиддхартха Найк
