Сенсорный выключатель



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

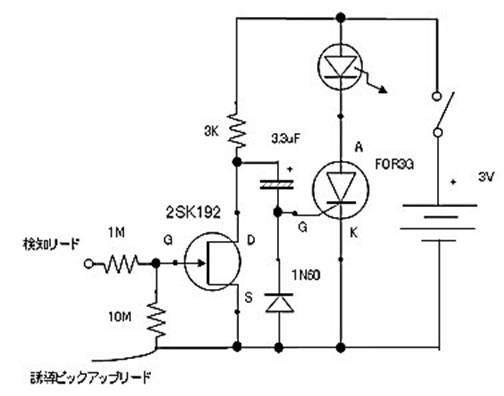

Эта схема представляет собой сенсорный выключатель цепи , который также может быть настроен для использования на звук зуммера .



"Сенсорный выключатель "

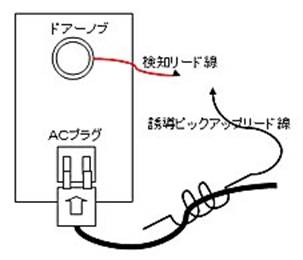

Сенсоры можно прикрепить  в дверные ручки или металлическую основу. При прикосновении светодиод будет светится.





  1. FET (2SK192) X 1
  2. Тиристоры (FOR3G) X 1
  3. Диод (1N60) X 1
  4. LED X 1
  5. Сопротивление (1 / 8W) 3 кОм X 1
  6. Сопротивление (1 / 8W) 1 МОм X 1
  7. Сопротивление (1 / 8W) 10 МОм X 1
  8. Батарея оснастке X 1
  9. LED X 1 шт
  10. Батарейный блок (AA 2) X 1
  11. Электролитический конденсатор 3.3μF X 1

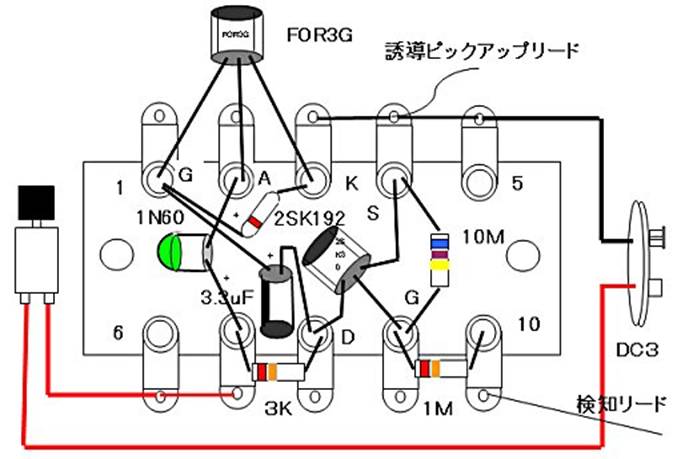

Монтаж  элементов



Блок питания работает на 3V.
