Сделай свою звуковую карту с PCM2704

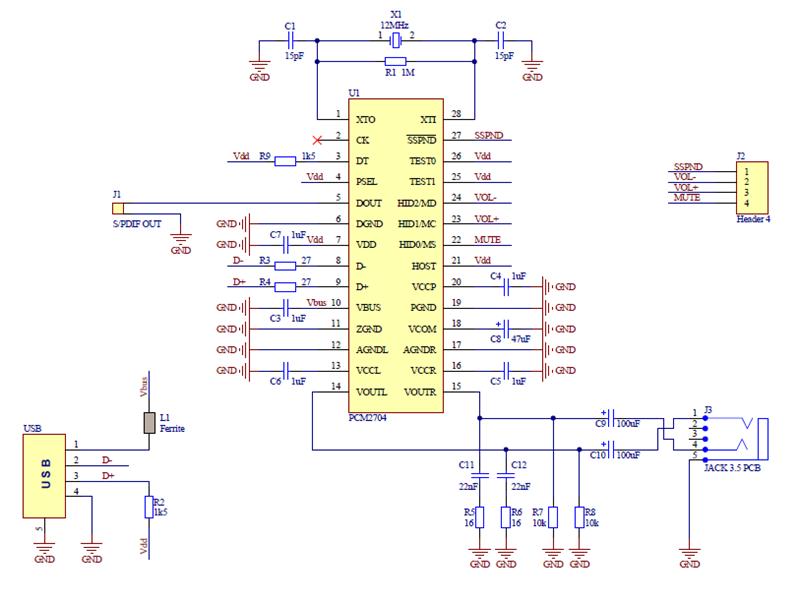

Устройство является полностью функциональной звуковой картой для ПК. Основное преимущество использования PCM2704 против PCM2702, заключается в простоте конструкции. Как вы можете видеть на блок-схеме она оснащена встроенным 5В и 3,3в регулятором напряжения, HID интерфейсом (MUTE, VOL +, VOL-) и S / PDIF выходом.





Схема может питаться непосредственно от USB порта. Основное преимущество в том, что сигнал на выходе ЦАП способен поддерживать 32ohms наушники (но выходная мощность только 12 МВт).

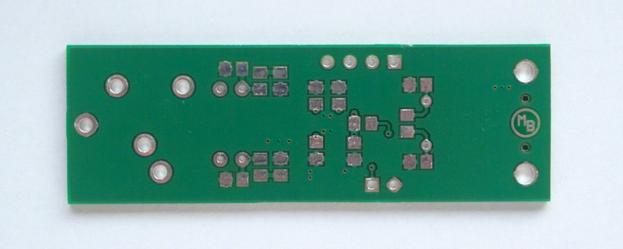

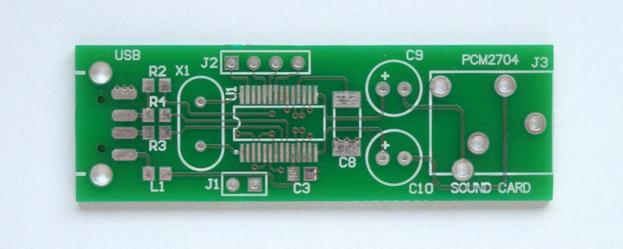

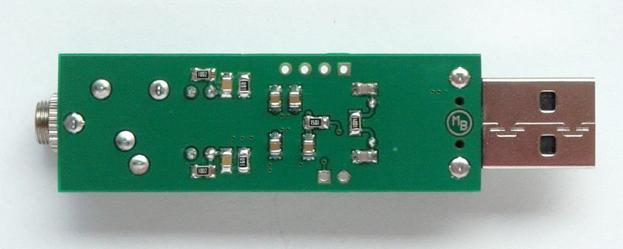

Размеры печатной платы 55x18mm, в том числе USB и Jack разъем  73x18mm. Чтобы минимизировать схему использовались типы корпусов 0805 (для конденсаторов и резисторов).





Испытания звуковой карты проводились на Windows XP и Windows Vista, работает без каких-либо проблем.
