Сделай сам адаптер USB - RS232





Иногда нужно просто подключить некоторые устройства к COM порту, но в наличии есть ноутбук, нетбук. Есть два способа: пойти и купить USB - COM адаптер или сделать самому. Так что если вы решили построить USB к COM (RS232) данная статья поможет в этом. Собрать его очень легко, поскольку содержит один чип USB для UART моста (CP2102). Этот чип от Silicon Labs поддерживает USB2.0 на полной скорости, имеет внутренние резисторы, необходимые для интерфейса USB, встроенные часы, внутренний 1024 -байт EEPROM, серийный номер ID продукта, дескриптор питания и прочее. SP2102 USART поддерживает почти все стандартные функции связи RS232 включая бит данных (5, 6, 7 и 8); 1 или 2 стоповых бита; скорость передачи данных от 300 бит до 1Mbits. Устройство питается от USB порта и требует около 10 мА. Микросхема позволит подключить этот адаптер к большинству операционных систем, таких как Win98, Win2000, WinXP, Linux.

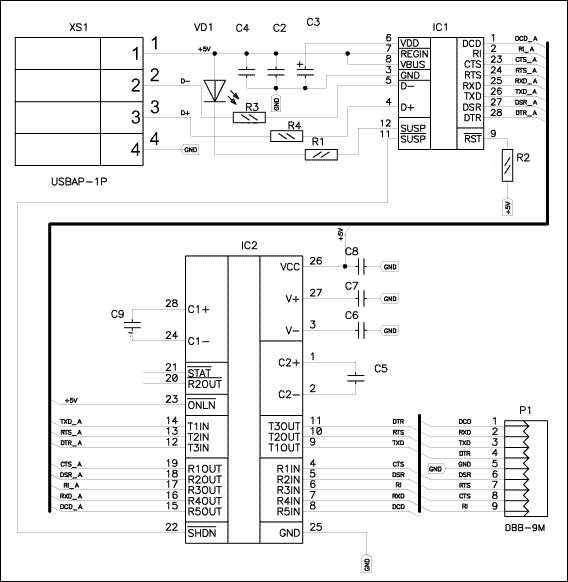

USB-RS232 Adapter

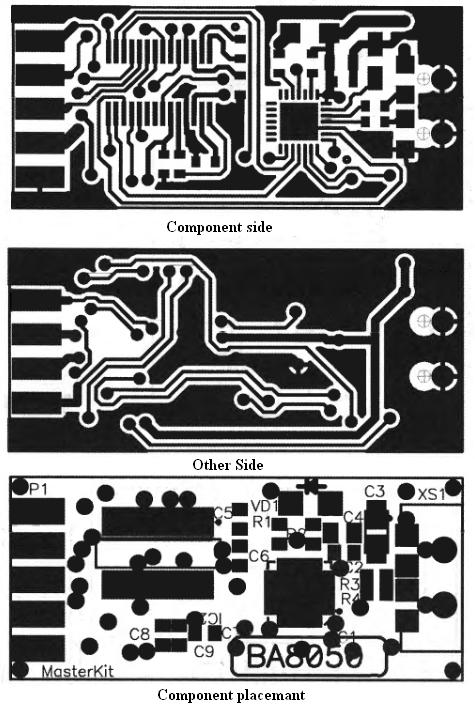

Как вы можете видеть уровень сигнала от TTL в RS232 преобразуется с помощью микросхемы MAX3243 от компании Texas Instruments. Этот чип преобразует все доступные сигналы: DSR, DTR, RTS, CTS, RI, DCD, RXD и TXD. Поэтому  лучше сделать двухстороннюю печатную разводку, что позволит свести к минимуму размер адаптера. Когда устройство готово индикатор должен гореть ON.



USB - RS232

DIY USB - RS232

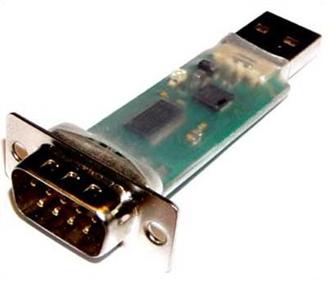

Получится должно вот так
