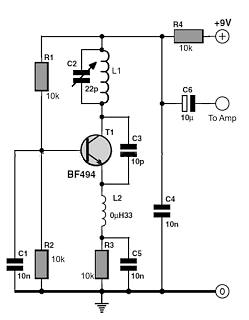

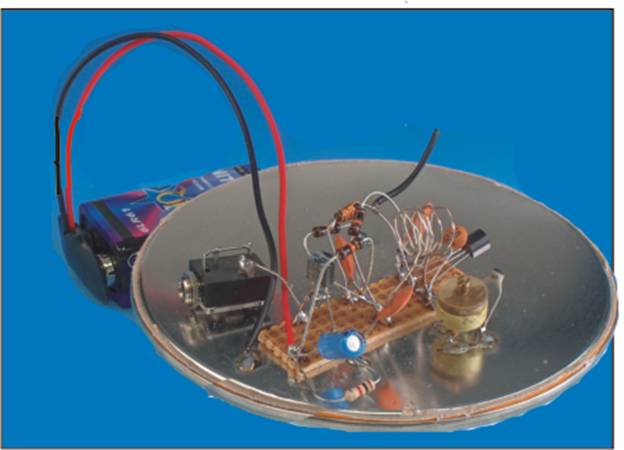

Всегда думал, что приемник FM имеет сложную схему. Новичку ее не осилить. Однако схема на одном транзисторе показанная ниже, развеяла все сомнения. Транзистор выступает в качестве приемника, демодулятора, усилителя, что позволяет создать прекрасное крошечное FM-радио.
Схема представляет собой суперрегенеративный приемник, где РЧ генератор работает с постоянной амплитудой. Если амплитуда становится значительно увеличенной, транзистор выключается. Как только напряжение база эмиттер транзистора значительно падает, происходит резкая отсечка колебаний. Однако это запускает конденсатор на эмиттере, позволяя току коллектора еще раз возобновить поток, тем самым инициируя новый цикл пилообразных колебаний частотой около 50 кГц. В наушниках будет шум, но только до тех пор, пока станция не обнаружится.

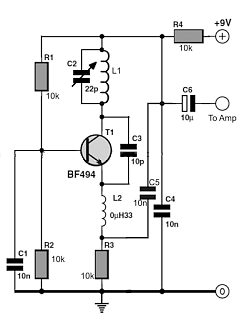

При модификации уберем конденсатор C5 с заземления и подключим к выходу. Это приведет к падению коллекторного напряжения, ток коллектора возрастает, что заставляет эмиттер с конденсатором отсекать выход. Пилообразный эффект принимаемого сигнала сводится практически до нуля, таким образом, получается более низкий фоновый шум.

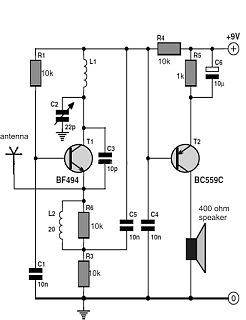

Для того чтобы в вышеуказанную схему, ввести небольшой громкоговоритель, введем усилитель на транзисторе общего назначения BC559.
Катушка L1 намотана проводом толщиной 0,8 мм, на оправке диаметром 8 мм, содержит пять витков. Катушка L2 намотана на резистор R6 (0.2mm эмалированный медный провод) и содержит 20 витков. Антенна в предлагаемом однотранзисторном приемнике FM не критична, 10см провода будет достаточно.
