Счетчик Гейгера с трубкой SBM20



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Изначально трубка SBM-20 находилась внутри коробки, поэтому я положил ее внутрь пластиковой трубки диаметром 32 мм, для большего удобства, через проводной кабель XLR3.  Счетчик был опубликован в электронном  журнале «Electronique-Pratique» № 368. Shem, pcb и PIC hex & C исходный код доступен. (Компилятор Microchip C18 v2.40 / MPLAB 8.4)

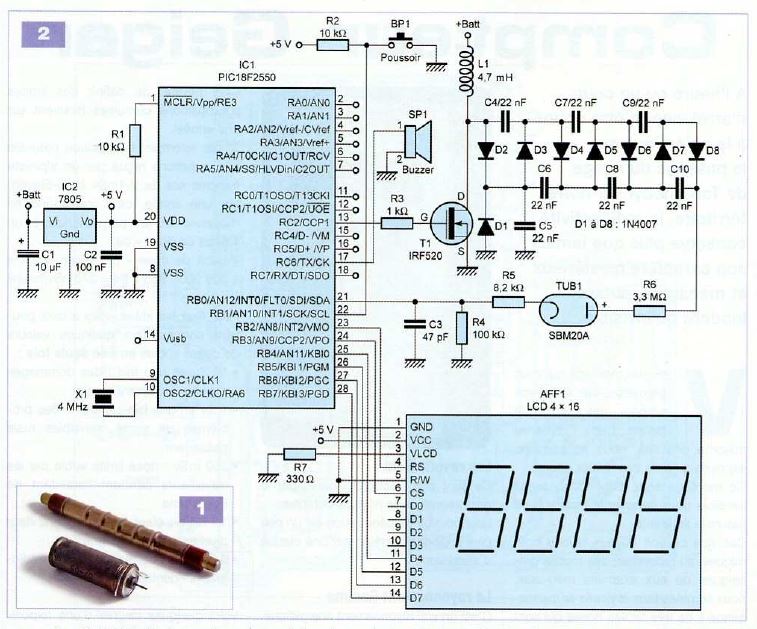

Схема



SBM20 схема

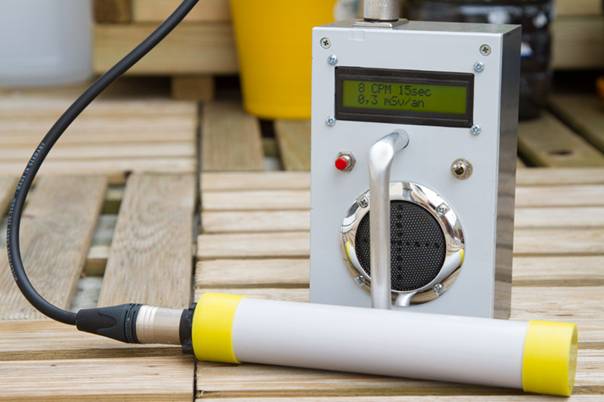

Фото

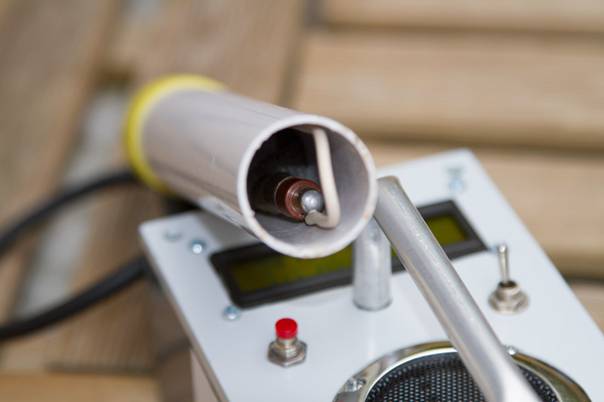

Tube_vue

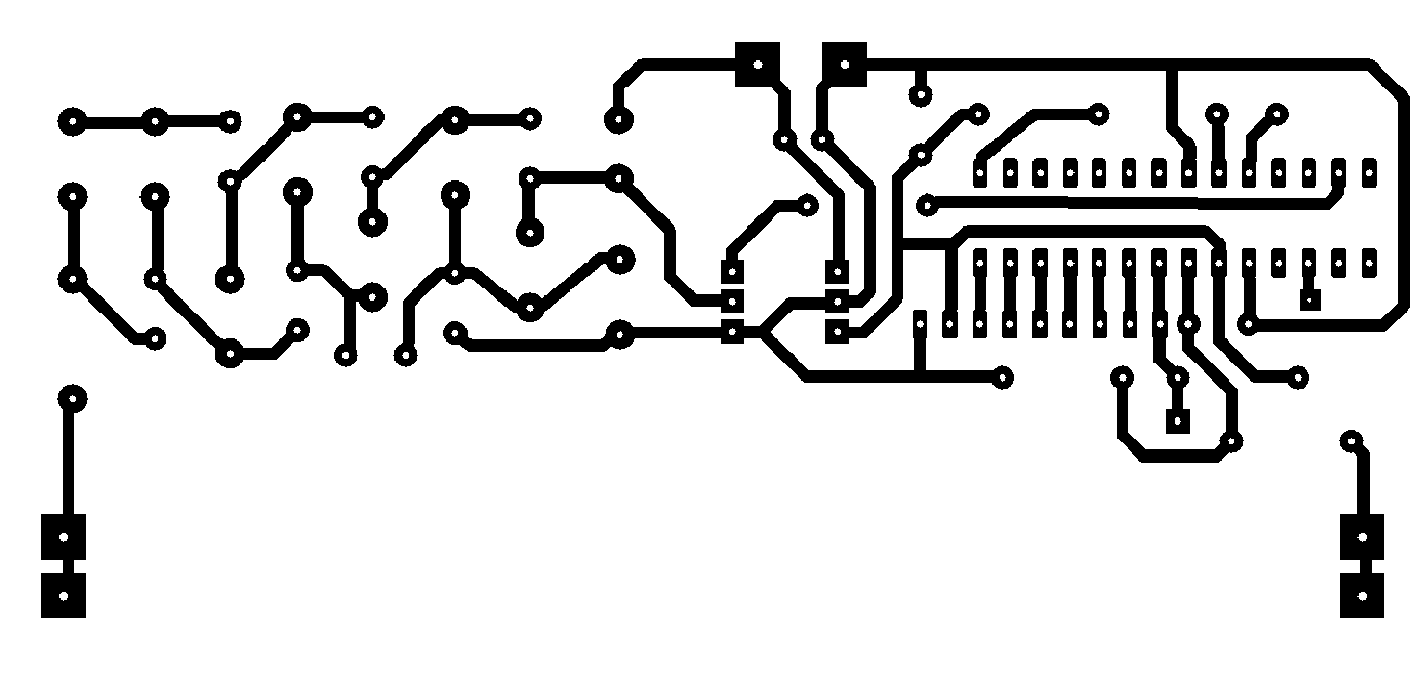

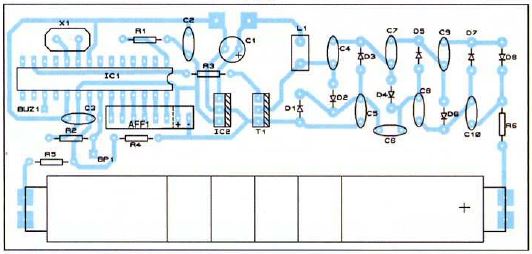

Печатная плата







Скачать
