Сбор данных, и система регистрации на UsingAT89c51





На самом деле это регистратор температуры системы. Здесь 8 датчиков температуры areconnected (4 показано на диаграмме для простоты). Значения всех датчиков sentserially для AT89C51 и ПК. Программное обеспечение " DAQ System " принимает эти valuesand и показывает их на передней панели, а также регистрирует их в базы данных "daq.mdb" Мы можем установить некоторые параметры, такие как установки  нижнего и верхнего предела. whentemperature некоторых датчиков увеличивается за пределы установок (обогреватель к примеру). Когда температура поднимается выше верхнего предела orbelow нижнего предел тревоги будет включен.

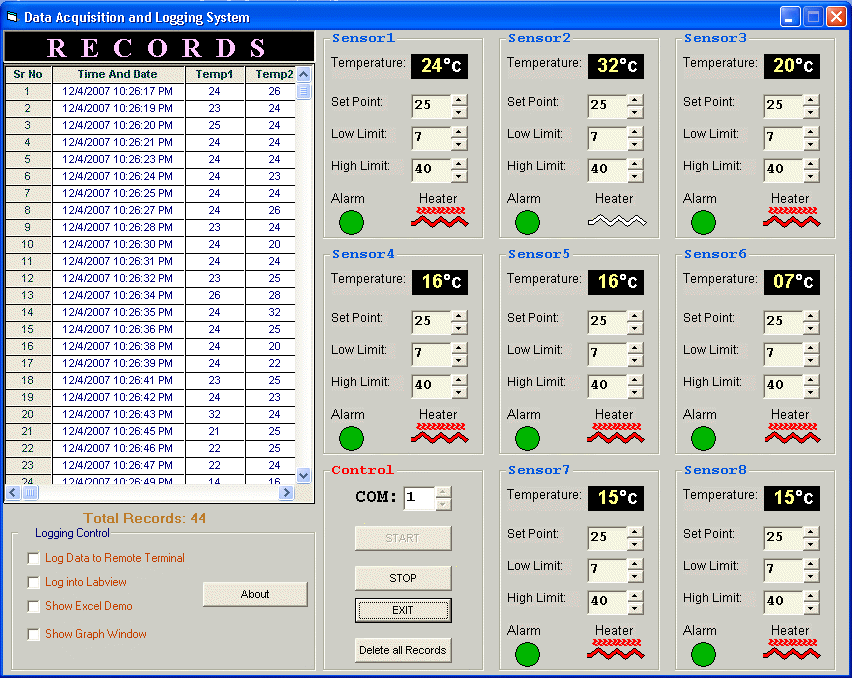

Рисунок 1: GUIInterface для системы сбора данных

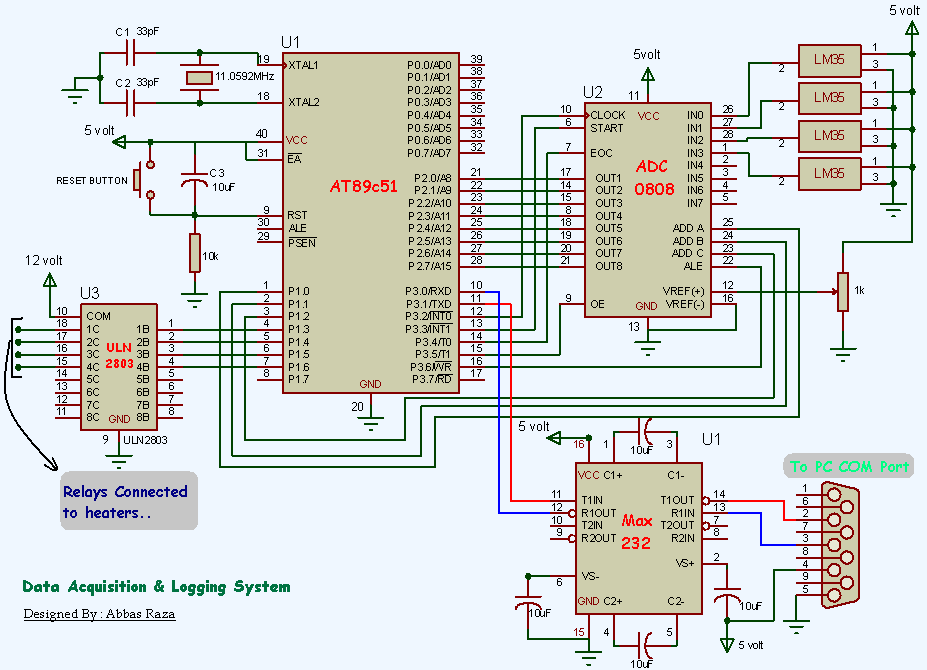

Рисунок 2: Схема системы сбора данных



·         Исходный код для проекта написал в Visual Basic и C. Вы можете скачать VB-код, C-код, схему здесь DAQ System.zip

Если у вас нет кросс-компилятора, то вы можете напрямую записать файл HEX в ваш чип



Автор: Аббас Раза
