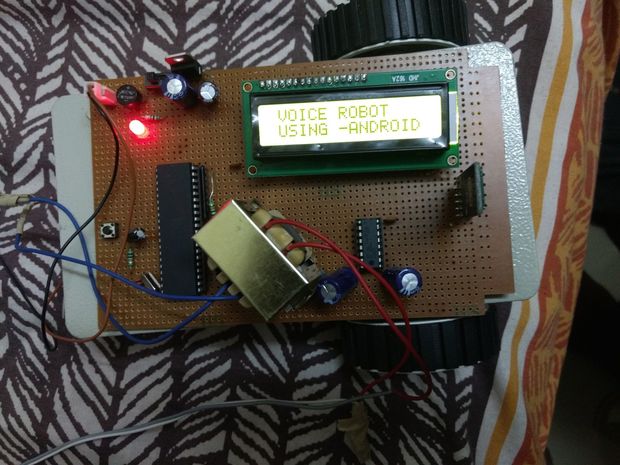

Робот управляется с помощью голосовых команд



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Управление машинами и окружающих предметов  речью, делает жизнь человека проще и комфортнее. Устройство представляет собой простую реализацию этого подхода.  Робот управляется с помощью голосовых команд. Голосовые команды принимается через микрофон, обрабатываются в компьютере, который посылает их к роботу.





Распознавание речи является технологией, где система понимает слова (а не его смысл), данные с помощью звуков.



Робот состоит из 5 блоков:

1. Система питания

2. Аналого-цифровой преобразователь

3. 8051 микроконтроллер

4. ЖК-дисплей

5. Модуль Bluetooth (HC-05)

6. Мотор и  драйверы

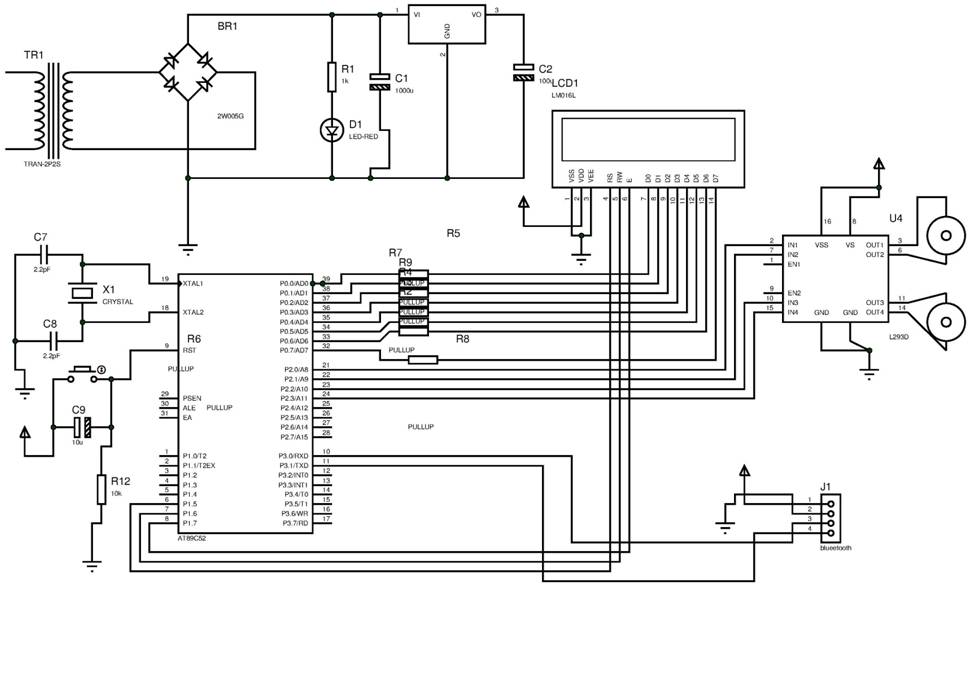

Вот список компонентов:



1. 12V ТРАНСФОРМАТОР

2. ATMEL AT89S52 микроконтроллер

3. ЖК-дисплей  JHD 162A

4. 7805 Регулятор напряжения

5. XTAL KDS11.0592 кварц

6. 1000uF конденсатор (3)

7. 10uF конденсатор

8. 100uf конденсатор

9. 0.01uf конденсаторы (2)

10. Драйвер L293D

11. HC-05 Bluetooth-модуль

12. 100RPM DC-Мотор

13. Светодиоды

14. Смартфон с голосовым приложением.

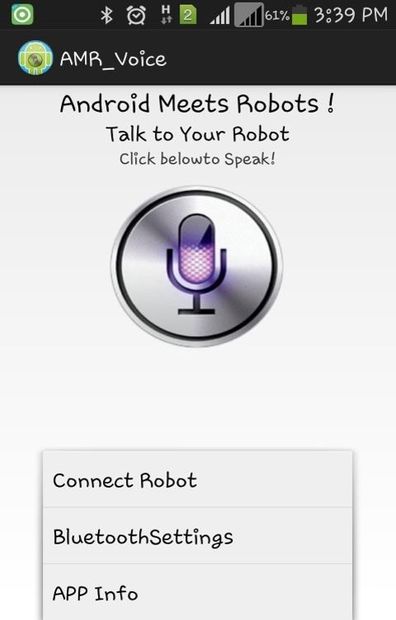

В общей сложности займет 2-3 часа пайки для соединения компонентов. Загрузите приложение  AMR_voice





Приложение будет управлять и командовать роботом.

Программный код для этого проекта находится в файле ниже.



code.txt



Включите питание supply.then

· откройте приложение

· подключить к модулю Bluetooth

· подключите к Интернету

· давая команды для распознавания голоса Google будет отправлять данные на микроконтроллер, а затем он будет посылать данные драйверу двигателя

· мы можем дать пять команд слева, справа, спереди, сзади  и остановка .
